VAV-система – современное энергоэффективное решение

На обеспечение бесперебойной работы системы вентиляции расходуется большое количество электроэнергии. НЕВАТОМ предлагает энергоэффективное решение – установка VAV-системы. Это система вентиляции с переменным расходом воздуха (Variable Air Volume). Она позволяет экономить электроэнергию без снижения уровня комфорта. VAV-система сокращает расходы на электричество в среднем на 50 % по сравнению с вентиляционными системами с постоянным расходом воздуха CAV (Сonstant Аir Volume).

Экономия происходит благодаря

Возможности включить и отключить вентиляцию в любой комнате так же просто, как свет (при ручном управлении)
Автоматическому включению и отключению вентиляции при использовании датчиков влажности, температуры, СО2, движения
Использованию установок с меньшей производительностью. При уменьшении мощности оборудования и размеров воздуховодов снижается энергопотребление

VAV-система сокращает расходы на элементы системы вентиляции

Увеличивает срок эксплуатации вентиляционной установки в 1,5–2 раза, в том числе за счет работы вентиляторов на более низких оборотах
Увеличивает период замены фильтров – переменная работа системы продлевает срок их службы

Распространение VAV-систем

Впервые VAV-система была разработана в США в 1960 году. Во время кризиса 1970-х годов она нашла широкое применение как одна из возможностей сократить расходы на электроэнергию. В последующие 20 лет VAV-система стала основой американских систем вентиляции и начала применяться в странах западной Европы.

Долгое время инвесторы и владельцы объектов строительства в России не задумывались о выгоде использования энергосберегающих систем. Однако сегодня российский бизнес начинает понимать их возможности и извлекать дополнительную экономию в процессе пользования энергоресурсами.

В России эта технология только начинает получать распространение. Специалисты НЕВАТОМ считают, что стабильный рост спроса на VAV-системы на российском рынке связан с ростом опыта проектирования, монтажа и пусконаладки таких систем, а также отзывами конечных пользователей. Положительная оценка потребителей твердо убеждает в целесообразности применения VAV-систем.

Где рекомендуется применять VAV-систему?

В зданиях, где есть помещения с разной заданной температурой. Например, в фитнес-центрах, где температура воздуха в бассейне, как правило, выше, чем в спортивном зале. В таких случаях в каждой зоне устанавливают термостат, который управляет работой VAV-клапана и помогает создать комфортный микроклимат в каждом помещении
На объектах, где поступление или потеря тепла в течение суток происходят в разные промежутки времени. Если здание расположено таким образом, что во время восхода солнце освещает одну сторону здания, а во время заката – другую. Возможность регулировать расход воздуха обеспечит комфортный микроклимат в любое время суток
На объектах, где необходимо контролировать и регулировать подающейся в помещение объема воздуха. Заполняемость гостиниц в низкий сезон может быть меньше 20 %. VAV-система позволит сократить подаваемый объем воздуха в неиспользуемые помещения и сохранить комфортный микроклимат в эксплуатируемых зонах, существенно сократив расходы на электроэнергию
Проекты, реализованные зарубежными и российскими инженерами и проектировщиками, показали, что VAV-системы выгодно устанавливать в бизнес-центрах, офисных зданиях, гостиницах, промышленных предприятиях, жилых домах и коттеджах

Задуматься о применении VAV-системы лучше до этапа проектирования при реконструкции или строительстве нового объекта, поскольку ее сложно интегрировать в существующую вентиляцию.

Из чего состоит типовая VAV-система?

Вентиляционная установка или канальный набор оборудования
Воздухораспределительная камера – поддерживает постоянное давление. К ней подключаются воздуховоды от всех обслуживаемых помещений*
Дифференциальный датчик давления – измеряет давление внутри камеры

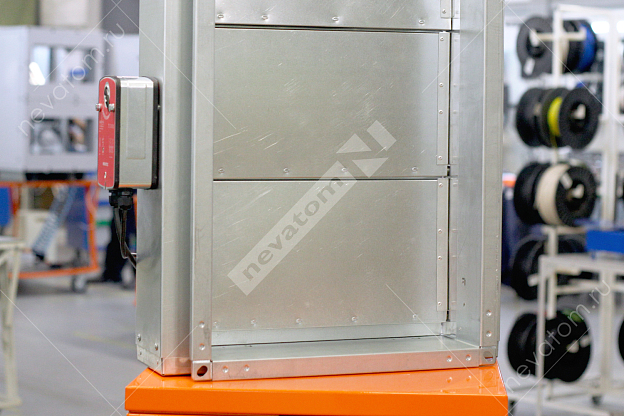

Клапаны переменного расхода воздуха KPRV

*VAV-система может работать и без воздухораспределительной камеры. В этом случае все воздуховоды должны разводиться из одной точки, вблизи которой замеряется давление. Таким образом, функцию камеры выполняет небольшой участок центрального воздуховода.

Как работает VAV-система?

Представим, что в здании 2 помещения. В вентиляции каждого из них установлен клапан KPRV с автоматическим управлением. Все клапаны полностью открыты. Люди покидают одно из помещений, затем:

Срабатывает датчик (может быть подключен датчик движения или влажности, или температуры, или СО2)
Заслонка клапана частично закрывается, сокращая подаваемый в помещение объем воздуха
Давление в воздухораспределительной камере начинает расти
Датчик давления реагирует на его рост
Система автоматики приточной установки снижает скорость вращения вентилятора так, чтобы давление в камере вернулось на прежний уровень

Таким образом, в другое помещение не попадают излишки воздуха и сохраняется комфортный микроклимат, при этом количество энергопотребления сокращается.

Установка VAV-системы требует комплексного подхода: ее нормальное функционирование будет зависеть от всех элементов системы вентиляции. НЕВАТОМ предлагает все необходимое оборудование для корректной работы VAV-системы: вентиляционные установки, канальные наборы, дифференциальные датчики давления и клапаны переменного расхода воздуха KPRV.

15 июня 2021г.
