Общая информация о категории Бактерицидные секции

Секции ультрафиолетовой бактерицидной обработки SUB обеззараживают воздух ультрафиолетовым излучением. Их устанавливают в каналы систем вентиляции и кондиционирования в помещениях с повышенным риском распространения возбудителей инфекций: в больницах, детских садах, школах, производственных корпусах и других общественных местах.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Обрабатывать воздух секциями SUB можно в любое время даже в присутствии людей.

Секции ультрафиолетовой бактерицидной обработки SUB от НЕВАТОМ изготовлены в соответствии с требованиями пунктов 6.1 и 6.2 руководства Минздрава России Р3.5.1904-04 «Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях»:

УСЛОВИЯ ЭКСПЛУАТАЦИИ БАКТЕРИЦИДНЫХ СЕКЦИЙ

Секции ультрафиолетовой обработки SUB предназначены для эксплуатации при температуре окружающего воздуха от +5 до +40 °С и относительной влажности воздуха не выше 80 % (при температуре +25 °С) в условиях, соответствующих 3-й категории размещения по ГОСТ 15150. Для обеспечения максимальной эффективности обеззараживания температура перемещаемого воздуха должна находиться в пределах от +15 до +35 °С (при более холодном воздухе рекомендуется обеспечить его дополнительный нагрев).

Ультрафиолетовые бактерицидные секции изготавливают по ТУ 28.25.14-013-58769768-2020
Декларация о соответствии: ЕАЭС N RU Д-RU.HB27.B.07773/20
Гарантийный срок составляет 18 месяцев

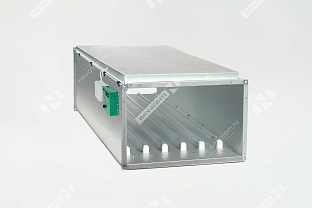

КОНСТРУКЦИЯ БАКТЕРИЦИДНЫХ СЕКЦИЙ

Внутри секции параллельно линии движения воздуха установлены бактерицидные лампы. Вентиляторы, установленные в вентсети, нагнетают поток воздуха через отверстие внутрь секции, где воздух, облучаясь бактерицидными лампами, обеззараживается и выбрасывается наружу.

В конструкции секции предусмотрен концевой выключатель для защиты пользователя от случайного открытия секции с работающими лампами. Для доступа к лампам в секции предусмотрена быстросъемная откидная крышка, закрываемая гайками-барашками.

По просьбе заказчика НЕВАТОМ может дополнительно укомплектовать секции блоком контроля работы ламп BKL (далее по тексту – BKL). BKL подключают в разрыв цепи между щитом управления и распаечной коробкой секции.

BKL выполняет следующие функции:

Счетчик времени работы ламп

Учитывает наработку ламп и сигнализирует при достижении лампами ресурса, предварительно заданного при установке новых ламп

Контроль работоспособности ламп и ЭПРА (электронный пускорегулирующий аппарат)

Позволяет контролировать работоспособность ламп и электронных пускорегулирующих аппаратов, отвечающих за работу бактерицидных ламп

Сигнализация аварийных режимов работы

Конструкция блока контроля работы ламп позволяет подключить внешнюю визуальную сигнализацию аварийных режимов, информирующую о нарушениях в работе как ламп, так и секции. В качестве визуального устройства сигнализации используют светодиодные лампы

ПОДБОР БАКТЕРИЦИДНЫХ СЕКЦИЙ

Подбор секций осуществляют в соответствии с руководством Р 3.5.1904-04 Минздрава России. Типоразмер секций и их количество подбираются в зависимости от требуемого расхода воздуха и категории обеззараживаемого помещения по формуле:

где N_Л – требуемое количество ламп, шт.
Пp_B – расход воздуха, м³/ч
H_V – требуемая объемная бактерицидная доза в зависимости от категории помещения, Дж/м³
К_З = 1+ΣК_i – коэффициент запаса позволяет учесть снижение эффективности бактерицидных установок в реальных условиях эксплуатации из-за ряда факторов, влияющих на параметры бактерицидных ламп
Ф_{БК. Л} – бактерицидный поток одной лампы, 25,5 Вт
К_Ф – коэффициент использования бактерицидного потока, К_Ф= 0,9 (для цилиндрических ламп). Выбирают секцию (несколько секций) с большим, чем расчетное, суммарным количеством ламп. При этом расход воздуха через выбранную секцию не должен превышать максимально допустимый

К факторам, влияющим на работу ламп, следует отнести:

Колебания напряжения сети

Колебания напряжения питания в диапазоне ±10% компенсируют увеличением коэффициента запаса на К₁ = 0,15.

Колебания температуры воздуха

При температуре ниже +10 °С сокращается срок службы ламп. Колебания температуры компенсируют увеличением коэффициента запаса на К₂ = 0,15.

Снижение бактерицидного потока ламп в течение срока службы

Учитывают при расчете посредством увеличения коэффициента запаса на К₃ = 0,15.

Влияние относительной влажности и запыленности воздушной среды

При относительной влажности более 80 % снижается бактерицидное действие ультрафиолетового излучения. Компенсируют увеличением коэффициента запаса на К₄ = 0,3.

Запыленность колбы ламп и отражателя облучателя

Компенсируют увеличением коэффициента запаса на К₅ = 0,1.

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.
