Клапаны противопожарные нормально закрытые, KPNZ

от ₽ 14 931

К товарам

Описание

Противопожарный клапан — автоматически и дистанционно управляемый клапан, предназначенный для перекрытия вентиляционных каналов или проемов в ограждающих конструкциях зданий, имеющий предельные состояния по огнестойкости, характеризуемые потерей плотности и потерей теплоизолирующей способности.

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI 60

ПРЯМОУГОЛЬНЫЕ

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Клапаны противопожарные нормально закрытые KPNZ однолопаточные канальные прямоугольного сечения с приводом MN:

Клапан огнезадерживающий предназначен для блокирования распространения пожара (огня и продуктов горения) по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (междуэтажные перекрытия, стены и перегородки).

Клапан изготавливается с нормально закрытой заслонкой и представляет собой агрегат, встраиваемый непосредственно в воздуховод (канал).

Для клапанов используют электромеханический привод без возвратной пружины.

Область применения клапана — вентиляционные системы зданий и сооружений различного назначения.

Клапан не подлежит установке:

в воздуховодах и каналах помещений категорий А и Б пожаровзрывобезопасности,
воздуховодах местных отсосов взрывоопасных смесей,
воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений.

Клапаны соответствуют требованиям Технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 №123-Ф3) и Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения (ТР ЕАЭС 043/2017)».

По умолчанию клапан изготавливается в климатическом исполнении У с категорией размещения 4 по ГОСТ 15150-69.

Характеристики внешней среды при эксплуатации и хранении клапана:

окружающая среда не должна содержать взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию
значение относительной влажности воздуха — не более 80 %
запыленность — не более 100 мг/м³

Максимальный и минимальный размеры клапана:

по стороне A — 150...1500 мм
по стороне B — 150...1000 мм

Гидравлический диаметр не должен превышать 1000 мм.

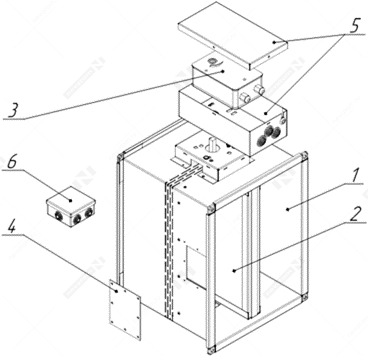

Устройство клапана:

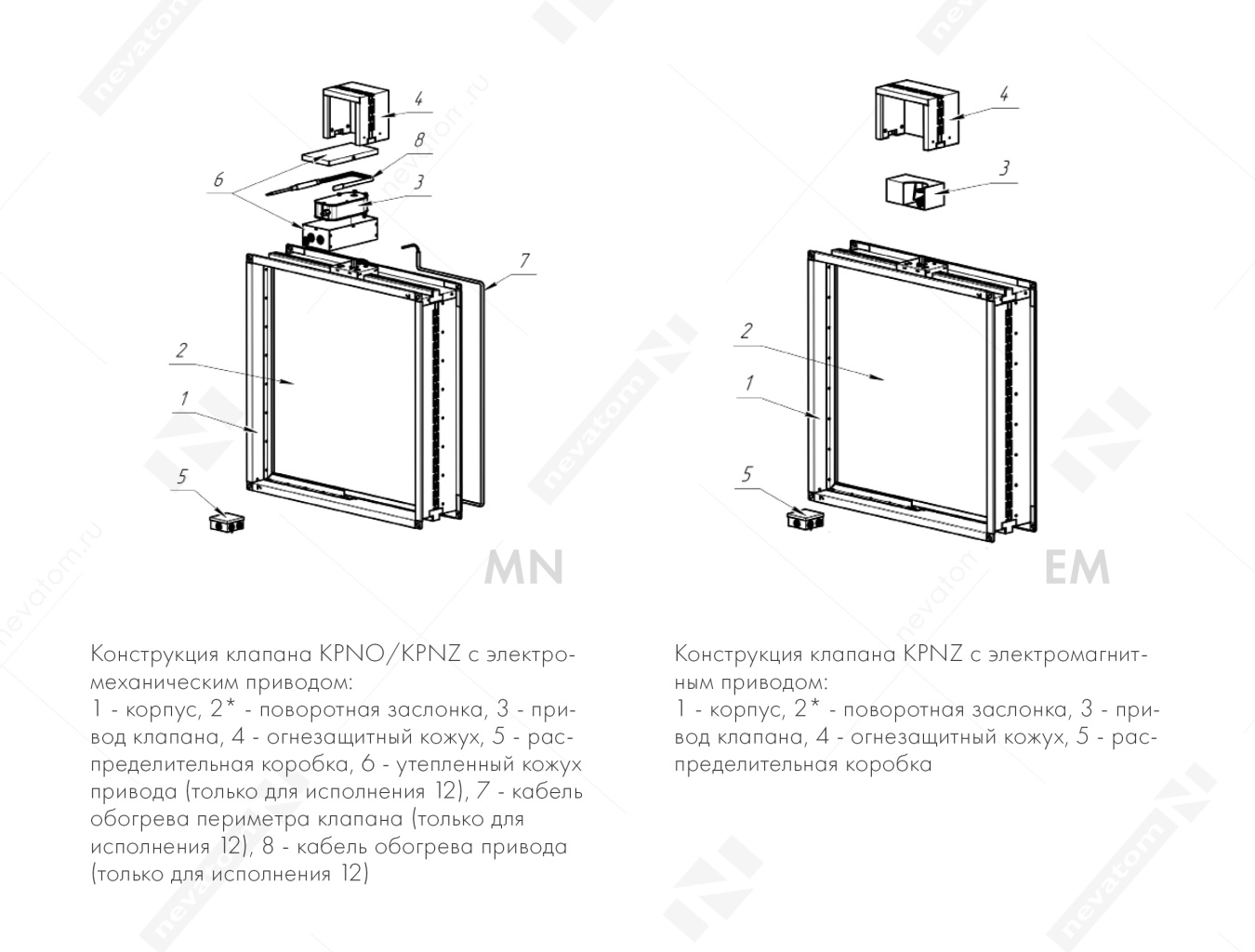

Клапан огнезадерживающий состоит из корпуса – 1, заслонки – 2, механизма привода заслонки – 3, смотрового лючка – 4, клеммной коробки – 6, защитный кожух привода – 7 (исполнение 12, 14). Корпус является несущей конструкцией клапана, выполнен из оцинкованной стали.

КРУГЛЫЕ

Клапаны противопожарные нормально закрытые KPNZ круглого сечения с приводом MN:

Клапан противопожарный нормально закрытый KPNZ предназначен для установки в системах приточной и вытяжной противодымной вентиляции, предотвращающей поражающее воздействие на людей и (или) материальные ценности распространяющихся продуктов горения. Клапаны могут применяться также в технологических схемах. Исходное положение заслонки в клапане — закрытое.

Область применения клапана — вентиляционные системы зданий и сооружений различного назначения.

Клапан не подлежит установке:

в воздуховодах и каналах помещений, которые относятся к категориям пожаро- и взрывоопасности А и Б
в воздуховодах местных отсосов взрывоопасных смесей
в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений

Клапаны соответствуют требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения (ТР ЕАЭС 043/2017)».

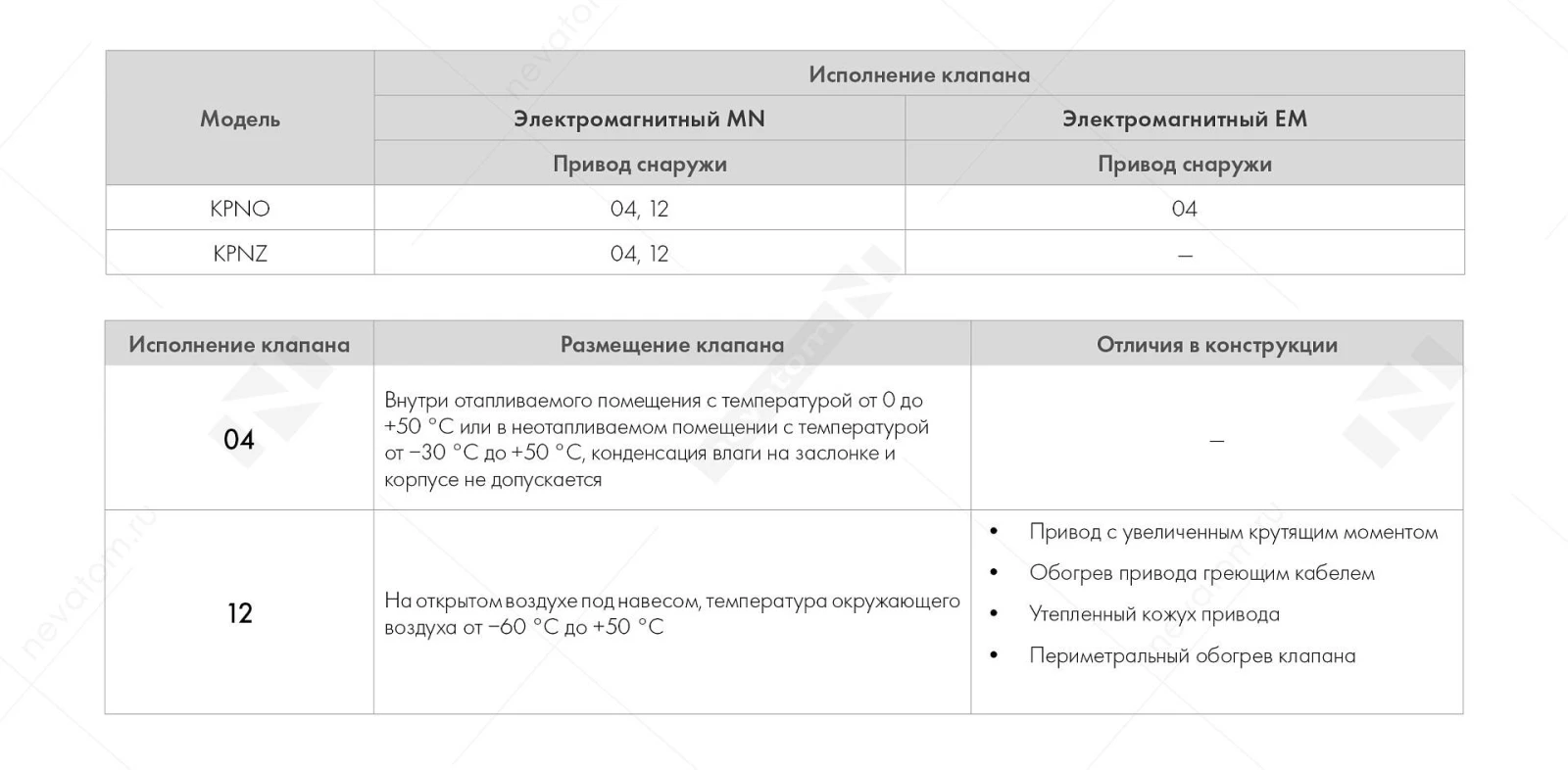

По умолчанию клапан изготавливают в исполнении 04.

Требуемые характеристики внешней среды при эксплуатации и хранении клапана:

окружающая среда не должна содержать взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию
на клапан не должны оказывать воздействия атмосферные осадки
недопустима конденсация влаги на заслонке клапана
предельные рабочие значения температуры перекачиваемого воздуха:

◦ для исполнения 04 — от минус 20 до плюс 50 °С
◦ для исполнения 14 — от минус 45 до плюс 50 °С
◦ для исполнения 12 — от минус 60 до плюс 50 °С

относительная влажность воздуха — не более 80 %
запыленность — не более 100 мг/м³

Для клапанов используют электромеханический привод без возвратной пружины.

Для исполнения 04 при температуре перекачиваемого воздуха ниже минус 20 °С недопустимо оборачивать клапан с реверсивным электромеханическим приводом в изоляционные материалы. При таком требовании необходимо применять клапан исполнения 14 или 12.

Минимальный размер клапана Dmin = 100 мм. Максимальный размер клапана Dmax = 1250 мм.

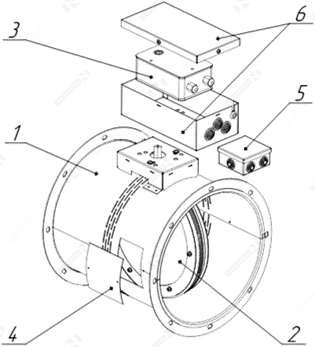

Устройство клапана:

KPNZ60 КРУГЛОГО СЕЧЕНИЯ С ПРИВОДОМ MN.png

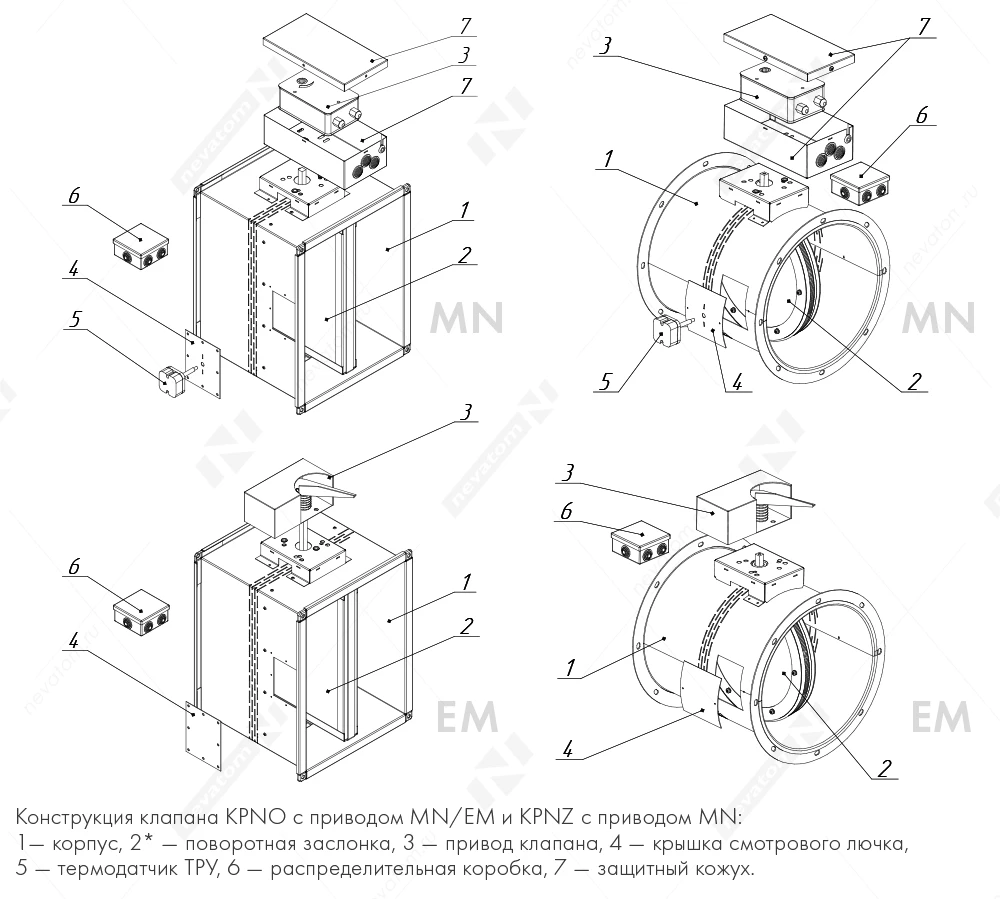

Клапан противопожарный KPNZ канального исполнения состоит из корпуса – 1, заслонки – 2, механизма привода заслонки – 3. Опционально может комплектоваться смотровым лючком – 4, клеммной коробкой – 5 и защитным кожухом привода – 6.

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ EI 90

ПРЯМОУГОЛЬНЫЕ

Клапан противопожарный нормально закрытый KPNZ предназначен для установки в системах приточной и вытяжной противодымной вентиляции, предотвращающей поражающее воздействие на людей и (или) материальные ценности распространяющихся продуктов горения. Клапан устанавливается в проемах или местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (междуэтажные перекрытия, стены и перегородки).

Клапан изготавливают с нормально закрытой заслонкой, он представляет собой агрегат, встраиваемый непосредственно в воздуховод (канал).

Область применения клапана — вентиляционные системы зданий и сооружений различного назначения.

Клапан не подлежит установке:

в воздуховодах и каналах помещений, которые относятся к категориям пожаро- и взрывоопасности А и Б
в воздуховодах местных отсосов взрывоопасных смесей
в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений

Клапаны соответствуют требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения (ТР ЕАЭС 043/2017)».

По умолчанию клапан изготавливают в климатическом исполнении У с категорией размещения 4 по ГОСТ 15150.

Характеристики внешней среды при эксплуатации и хранении клапана:

окружающая среда не должна содержать взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию
на клапан не должны оказывать воздействия атмосферные осадки
недопустима конденсация влаги на заслонке
рабочие значения температуры окружающего воздуха в месте установки:

◦ нижнее для категории размещения 4 — плюс 1 °С, для категории 2 — минус 60 °С
◦ верхнее — плюс 50 °С

предельные рабочие значения температуры перекачиваемого воздуха через клапан:

◦ нижнее для климатического исполнения У — минус 45°С, для УХЛ — минус 60 °С
◦ верхнее — плюс 40 °С

значение относительной влажности воздуха — не более 80 %
запыленность — не более 100 мг/м³

Для климатического исполнения 04 при температуре перекачиваемого воздуха ниже минус 20 °С недопустимо оборачивать клапан с приводом в изоляционные материалы. При таком требовании необходимо применять клапан исполнения 14 или 12.

Для клапанов используют электромеханический привод без возвратной пружины.

Максимальный и минимальный размеры клапана:

по стороне A — 150...1500 мм
по стороне B — 150...1000 мм

Гидравлический диаметр не должен превышать 1000 мм.

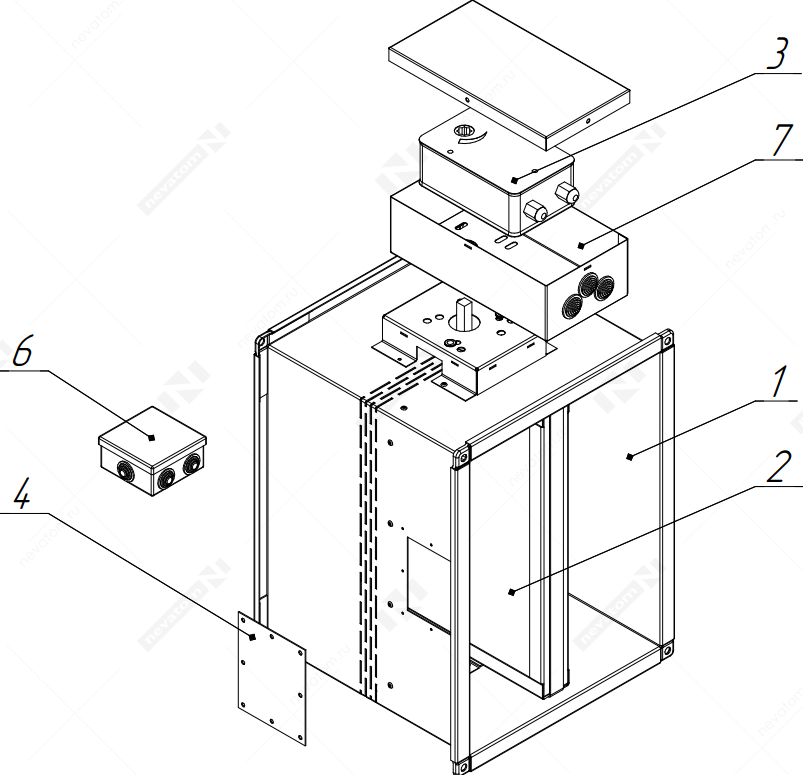

Устройство клапана:

KPNZ90 ОДНОЛОПАТОЧНЫЕ КАНАЛЬНЫЕ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ С ПРИВОДОМ MN.png

Клапан противопожарный состоит из корпуса – 1, заслонки – 2, механизма привода заслонки – 3. Опционально может комплектоваться смотровым лючком – 4, защитным кожухом привода – 5 и клеммной коробкой – 6. Корпус является несущей конструкцией клапана, выполнен из оцинкованной или нержавеющей стали.

Клапаны противопожарные нормально закрытые KPNZ многолопаточные стеновые с приводом MN внутри:

Клапан противопожарный нормально закрытый KPNZ предназначен для установки в системах приточной и вытяжной противодымной вентиляции, предотвращающей поражающее воздействие распространяющихся продуктов горения на людей и (или) материальные ценности. Клапан устанавливается в проемах или местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (междуэтажные перекрытия, стены и перегородки).

Область применения клапана — вентиляционные системы зданий и сооружений различного назначения.

Клапан не подлежит установке:

в воздуховодах и каналах помещений, которые относятся к категориям пожаро- и взрывоопасности А и Б
в воздуховодах местных отсосов взрывоопасных смесей
в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений

Клапаны соответствуют требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения (ТР ЕАЭС 043/2017)».

По умолчанию клапан изготавливается в климатическом исполнении У с категорией размещения 4 по ГОСТ 15150-69.

Требуемые характеристики внешней среды при эксплуатации и хранении клапана:

окружающая среда не должна содержать взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию
на клапан не должны оказывать воздействия атмосферные осадки
недопустима конденсация влаги на лопатках клапана
рабочие значения температуры окружающего воздуха в месте установки:

◦ нижнее для климатического исполнения 04 — минус 20 ºС, для климатического исполнения 14 — минус 45 °С
◦ верхнее — плюс 50 °С

относительная влажность воздуха — не более 80 %
запыленность – не более 100 мг/м³

Для клапанов используется электромеханический привод.

Минимальные размеры клапана (A x B): 300 х 200 мм. Максимальные размеры клапана (A x B): 1000 х 1600 мм. Максимальный полупериметр (А + В): 2600 мм. Гидравлический диаметр однокассетного клапана не должен превышать 1231 мм. Гидравлический диаметр вычисляется по формуле: Dг = 2*A*B/(A+B), где A и B — ширина и высота сечения клапана.

При превышении ширины, высоты или полупериметра клапан изготавливается в многокассетном исполнении.

Потребляемая мощность привода, не более:

При повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
При ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В

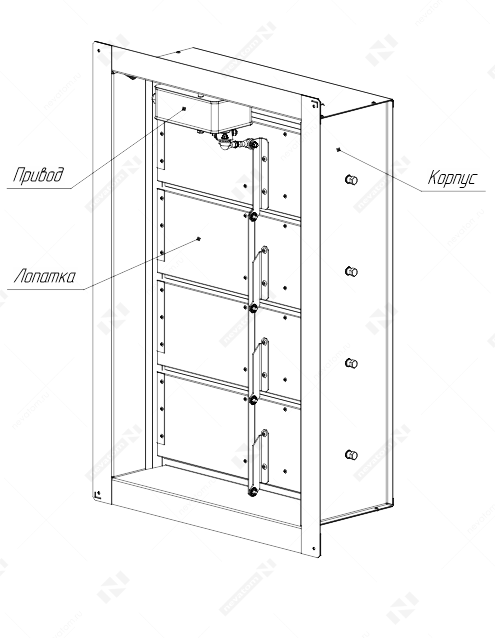

Устройство клапана:

KPNZ90 многолопаточные стеновые с приводом MN внутри.png

Клапаны противопожарные нормально закрытые KPNZ многолопаточные канальные с приводом MN снаружи:

Клапан противопожарный нормально закрытый KPNZ предназначен для установки в системах приточной и вытяжной противодымной вентиляции, предотвращающей поражающее воздействие распространяющихся продуктов горения на людей и (или) материальные ценности. Клапан устанавливается в проемах или местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (междуэтажные перекрытия, стены и перегородки) или на участках воздуховодов.

Область применения клапана — вентиляционные системы зданий и сооружений различного назначения.

Клапан не подлежит установке:

в воздуховодах и каналах помещений, которые относятся к категориям пожаро- и взрывоопасности А и Б
в воздуховодах местных отсосов взрывоопасных смесей
в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений

Клапаны соответствуют требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения (ТР ЕАЭС 043/2017)».

По умолчанию клапан изготавливается в климатическом исполнении У с категорией размещения 4 по ГОСТ 15150-69.

Требуемые характеристики внешней среды при эксплуатации и хранении клапана:

окружающая среда не должна содержать взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию
на клапан не должны оказывать воздействия атмосферные осадки
недопустима конденсация влаги на лопатках клапана
рабочие значения температуры окружающего воздуха в месте установки — от минус 20 ºС для климатического исполнения 04, от минус 45 °С для климатического исполнения 14 и от минус 60 °С для климатического исполнения 12 до плюс 50 °С
относительная влажность воздуха — не более 80 %
запыленность – не более 100 мг/м³

Для клапанов используется электромеханический привод.

Минимальные размеры клапана (A x B): 300 х 200 мм. Максимальная ширина клапана (A): 1000 мм. Максимальная высота клапана (B): 1600 мм. Максимальный полупериметр (А + В): 2400 мм. Гидравлический диаметр однокассетного клапана не должен превышать 1231 мм.

При превышении ширины, высоты или полупериметра клапан изготавливается в многокассетном исполнении.

Потребляемая мощность привода, не более:

При повороте заслонки — 8,2 Вт для 24 В и 5,2 Вт для 220 В
При ее удержании в исходном положении — 3,5 Вт для 24 В и 220 В

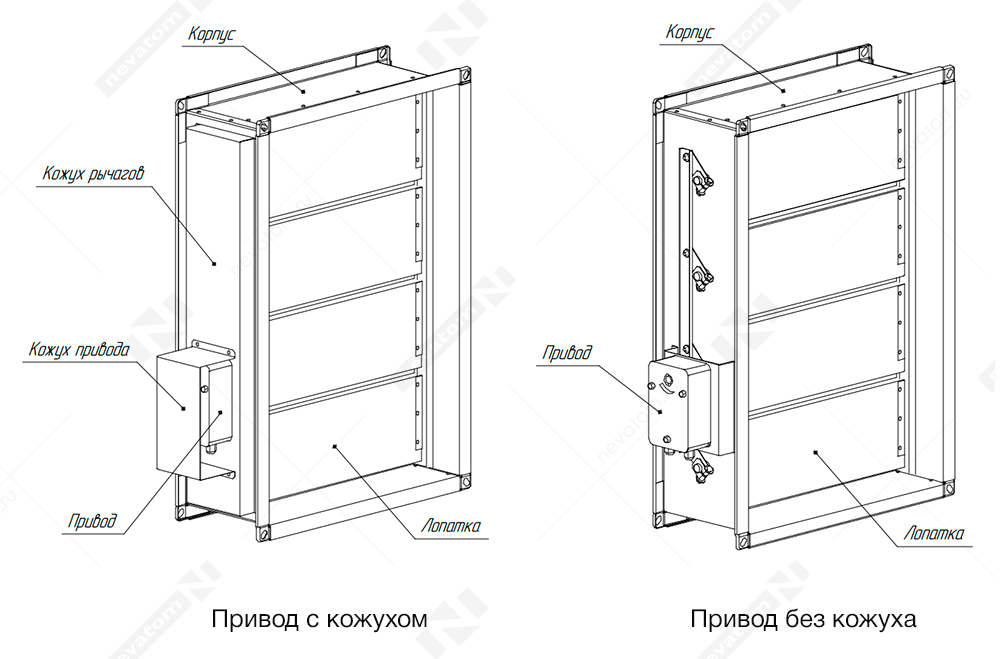

Устройство клапана:

Клапаны противопожарные нормально закрытые KPNZ многолопаточные канальные с приводом MN внутри:

Клапан противопожарный нормально закрытый KPNZ предназначен для установки в системах приточной и вытяжной противодымной вентиляции, предотвращающей поражающее воздействие распространяющихся продуктов горения на людей и (или) материальные ценности. Клапан устанавливается в проемах или местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (междуэтажные перекрытия, стены и перегородки) или на участках воздуховодов.

Область применения клапана – вентиляционные системы зданий и сооружений различного назначения.

Клапан не подлежит установке:

в воздуховодах и каналах помещений, которые относятся к категориям пожаро- и взрывоопасности А и Б
в воздуховодах местных отсосов взрывоопасных смесей
в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений

Клапаны соответствуют требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения (ТР ЕАЭС 043/2017)».

По умолчанию клапан изготавливается в климатическом исполнении У с категорией размещения 4 по ГОСТ 15150-69.

Требуемые характеристики внешней среды при эксплуатации и хранении клапана:

окружающая среда не должна содержать взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию
на клапан не должны оказывать воздействия атмосферные осадки
недопустима конденсация влаги на лопатках клапана
рабочие значения температуры окружающего воздуха в месте установки – от плюс 1 ºС до плюс 50 °С
рабочие значения температуры перекачиваемого воздуха – от минус 45 ºС для климатического исполнения У и от минус 60 ºС для климатического исполнения УХЛ до плюс 45 ºС;
относительная влажность воздуха – не более 80 %;
запыленность – не более 100 мг/м3 .

Для клапанов используется электромеханический привод.

Минимальные размеры клапана (AxB): 300 х 200 мм. Максимальная ширина клапана (A): 1000 мм. Максимальная высота клапана (B): 1600 мм. Максимальный полупериметр (А+В): 2400 мм. Гидравлический диаметр однокассетного клапана не должен превышать 1231 мм.

При превышении ширины, высоты или полупериметра клапан изготавливается в многокассетном исполнении.

Потребляемая мощность, Вт, не более:

8,2 для 24 В и 5,2 для 220 В (при повороте лопаток)
3,5 (при ее удержании в исходном положении)

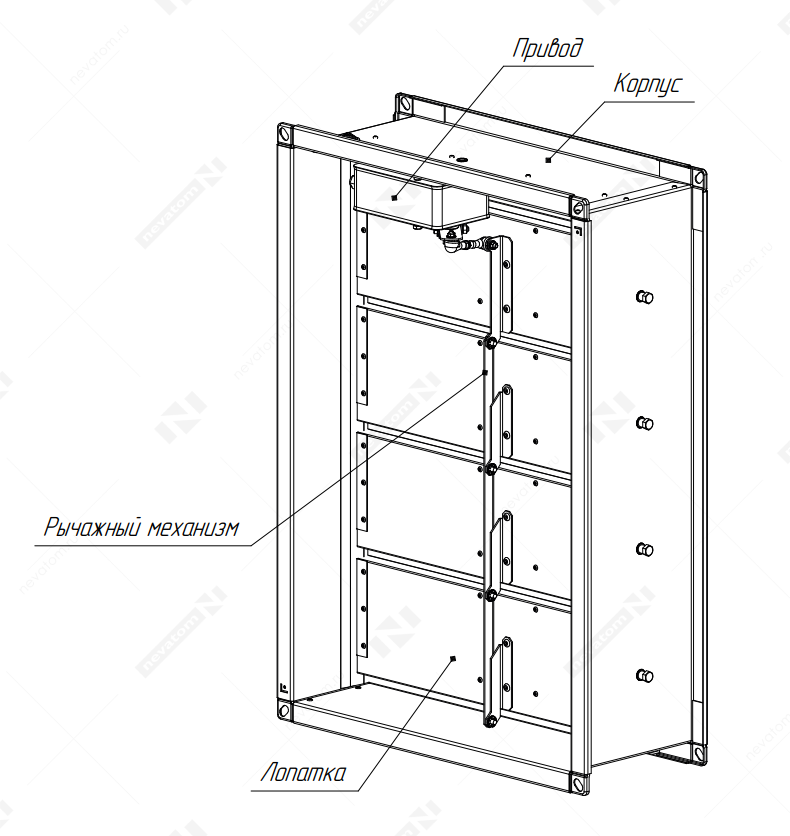

Устройство клапана:

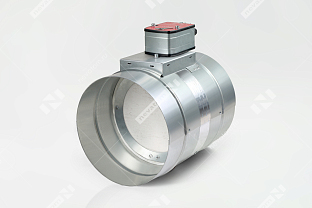

КРУГЛЫЕ

Клапаны противопожарные нормально закрытые KPNZ круглого сечения с приводом MN:

в воздуховодах и каналах помещений, которые относятся к категориям пожаро- и взрывоопасности А и Б
в воздуховодах местных отсосов взрывоопасных смесей
в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений

окружающая среда не должна содержать взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию
на клапан не должны оказывать воздействия атмосферные осадки
недопустима конденсация влаги на заслонке клапана
предельные рабочие значения температуры перекачиваемого воздуха:

◦ для исполнения 04 – от минус 20 до плюс 50 °С
◦ для исполнения 14 – от минус 45 до плюс 50 °С
◦ для исполнения 12 – от минус 60 до плюс 50 °С

относительная влажность воздуха — не более 80%
запыленность – не более 100 мг/м³

Для исполнения 04 при температуре перекачиваемого воздуха ниже минус 20 °С недопустимо оборачивать клапан с реверсивным электромеханическим приводом в изоляционные материалы. При таком требовании необходимо применять клапан исполнения 14 или 12.

Для клапанов используют электромеханический привод без возвратной пружины.

Минимальный размер клапана Dmin = 100 мм. Максимальный размер клапана Dmax = 1250 мм.

Устройство клапана:

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Клапаны
Категория	Противопожарные клапаны
Гарантия	12 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	для систем противопожарной вентиляции
Материал корпуса	оцинкованная сталь
Материал заслонки / лопатки(-ок)	оцинкованная сталь
Климатическое исполнение по ГОСТ 15150	У
Категория размещения по ГОСТ 15150	4
Предел огнестойкости	EI60, EI90
Положение монтажа	любое
Расположение привода	внутри корпуса, снаружи корпуса

Документы

Техническая документация
Каталог "Клапаны противопожарные"
9.72 Mb (pdf)
BIM-модель "Клапан противопожарный KPNZ-60(90)-D-F2-04"
1.24 Mb (rfa)
BIM-модель "Клапан противопожарный KPNZ-60(90)-D-NP-04"
1.26 Mb (rfa)
BIM-модель "Клапан противопожарный KPNZ-60(90)-АхВ-04"
592 Kb (rfa)
Руководство по эксплуатации "KPNZ-60-MN-кр"
1.04 Mb (pdf)
Руководство по эксплуатации "KPNZ-60-MN-пр"
664.81 Kb (pdf)
Руководство по эксплуатации "KPNZ-90-MN-кр"
1.05 Mb (pdf)
Руководство по эксплуатации "KPNZ-90-MN-пр"
850.05 Kb (pdf)
Сертификат соответствия "Клапаны противопожарные KPNO, KPNZ 60"
854.66 Kb (pdf)
Сертификат соответствия "Клапаны противопожарные KPNO, KPNZ 90"
1.08 Mb (pdf)
Сертификат соответствия "Клапаны противопожарные KPNZ 90 MN-ML"
522.22 Kb (pdf)
Руководство по эксплуатации "KPNZ-90- F1 VN MN ML"
1.16 Mb (pdf)
Руководство по эксплуатации "KPNZ-90-F2-SN-MN-ML"
1.44 Mb (pdf)
Сертификат соответствия "Клапаны противопожарные KPNZ 90 ML"
522.22 Kb (pdf)
Руководство по эксплуатации "KPNZ90 F2 VN MN ML"
1.41 Mb (pdf)
Сертификат соответствия "Клапаны противопожарные KPNZ 90 F2 VN MN ML"
1.12 Mb (pdf)
BIM-модель "Клапан противопожарный KPNZ-90-F2-VN-MN-ML"
1.11 Mb (rfa)
Декларация соответствия "Клапаны до 50 В ТР ТС 0202011"
762.22 Kb (pdf)
Декларация соответствия "Клапаны от 50 В ТР ТС 0202011 ТР ТС 0042011"
1.05 Mb (pdf)

Полезная информация

Как в НЕВАТОМ делают противопожарные клапаны: видеообзор

30.05.2022

Доля ручного труда минимальна, что обеспечивает высокие стандарты качества и сравнительно низкую стоимость изделий.

Обзор товара

Видео

Общая информация о категории Противопожарные клапаны

Техрегламент ЕАЭС «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) и свод правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» предусматривают установку противопожарных клапанов в системах общеобменной, аварийной приточной и вытяжной вентиляции.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Противопожарный клапан — автоматически и дистанционно управляемый клапан, предназначенный для перекрытия вентиляционных каналов или проемов в ограждающих конструкциях зданий, имеющий предельные состояния по огнестойкости, характеризуемые потерей плотности и потерей теплоизолирующей способности:

Е – потеря плотности
I – потеря теплоизолирующей способности

Общий предел огнестойкости противопожарного клапана определяют как время, прошедшее от начала
нагревания до достижения одного из предельных состояний при заданном перепаде давления.
По конструктивному и функциональному назначению противопожарные клапаны разделяют на:

Нормально открытый (закрываемый при пожаре)
Нормально закрытый (открываемый при пожаре или после пожара)
Дымоудаления (нормально закрытый клапан с пределом огнестойкости только по потере плотности)

Допускается установка клапанов согласно СП 7.13130.2013, СП 60.13330.2020, ТР ЕАЭС 043/2017 и других нормативно-правовых документов.

Все типы противопожарных клапанов подлежат обязательной сертификации и испытаниям в соответствии с ГОСТ Р 53301 «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость» или другим стандартом, принятым в ТР ЕАЭС 043/2017 в качестве метода испытания для
подтверждения соответствия. В сертификате указывают предел огнестойкости клапанов и, если это
нужно, возможные стороны теплового воздействия на клапан, а также условия расположения клапана
(в строительной конструкции и/или за её пределами).

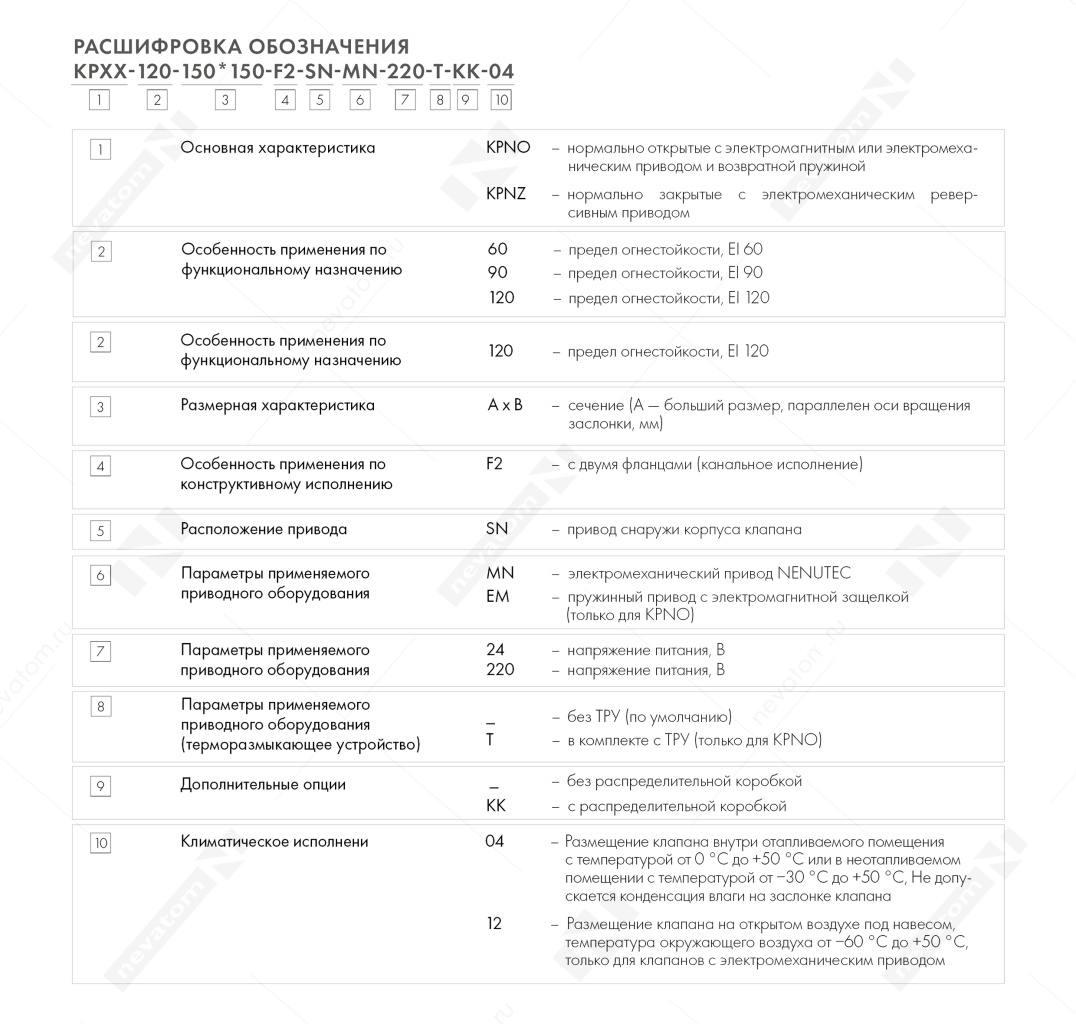

КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ KPNO И KPNZ

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Клапан предназначен для установки на границе разделения воздуха помещения и улицы.
По умолчанию вид климатического исполнения – У 4 (04) по ГОСТ 15150-69. Температура в месте установки клапана ограничивается рабочей температурой электропривода:

–20 °С до +50 °С для МN
–30 °С до +50 °С для EM

Для эксплуатации противопожарных клапанов при более низких температурах нужно заказывать их в исполнении УХЛ 2 (12) или УХЛ 4 (14).

НАЗНАЧЕНИЕ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

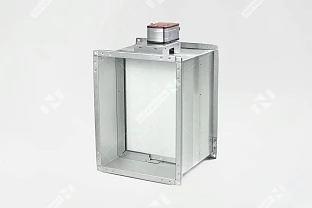

Клапан противопожарный нормально открытый (KPNO) и нормально закрытый (KPNZ) представляют собой устройства, которые устанавливают по схеме монтажа. Клапан предназначен для блокирования распространения пожара (или продуктов горения) по воздуховодам, шахтам и каналам систем вентиляции/кондиционирования. Клапан устанавливают в проёмах или местах прохода этих систем через противопожарные преграды с нормируемым пределом огнестойкости (межэтажные перекрытия, стены и перегородки) или на участках воздуховодов. Противопожарные клапаны KPNO и KPNZ по пределу огнестойкости изготавливают в двух исполнениях: EI 60 и EI 90.

Клапаны KPNO и KPNZ не подлежат установке в воздуховодах и каналах помещений категорий пожаровзрывобезопасности А и Б, в воздуховодах местных отсосов взрывоопасных смесей, а также в воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений.

Конструкция клапана KPNO с приводом MN/EM и KPNZ с приводом MN:

1 — корпус
Является несущей конструкцией клапана, выполнен из оцинкованной или нержавеющей стали. Корпус клапанов круглого и прямоугольного сечения имеет перфорацию, которая располагается в плоскости закрытой заслонки и позволяет обеспечить требуемый предел огнестойкости.

2 — поворотная заслонка (на рис. EI 60, у заслонки EI 90 есть незначительные отличия)
Изготовлена из нескольких слоев теплоизолирующего материала, соединенных друг с другом при помощи рамки или бандажного кольца (для круглых клапанов). По периметру заслонки установлена термоуплотнительная лента, предназначенная для герметизации зазоров между корпусом и заслонкой в случае пожара, а также эластичный уплотнитель, который минимизирует утечки воздуха через заслонку клапана.

3 — привод клапана
Механизм, обеспечивающий перевод заслонки в положение, соответствующее его функциональному назначению. Для противопожарных клапанов применяют электромагнитные (EM) и электромеханические (MN) приводы.

Для клапанов KPNO — электромеханические приводы с возвратной пружиной. В базовом исполнении компания НЕВАТОМ устанавливает приводы без терморазрывающего устройства (ТРУ). Приводы с терморазрывающим устройством доступны для заказа в качестве опции
Для клапанов KPNZ — электромеханический привод без возвратной пружины

4 — крышка смотрового лючка
Компания НЕВАТОМ рекомендует предусмотреть смотровой лючок в примыкающем воздуховоде для визуального контроля состояния клапана. По заказу возможно изготовление клапана со смотровым лючком.

5 — дублирующее терморазмыкающее устройство (ТРУ)
Электромеханический привод клапанов KPNO может комплектоваться ТРУ, которое используют для дублирования управляющего сигнала пожарной сигнализации. Если управляющего сигнала с внешних датчиков нет или температура поднялась до +72 °C, то:

Во внутренней полости канала срабатывает термочувствительный контакт датчика
Управляющий сигнал подаётся на привод
Срабатывает пружинный механизм
Привод переводит заслонку клапана в рабочее положение (закрывает клапан)

В конструкции ТРУ есть кнопка, которая позволяет проверить его работоспособность вручную. По умолчанию на клапаны устанавливаются приводы без ТРУ. По заказу возможна установка привода с ТРУ. Установка ТРУ на клапаны KPNZ не предусмотрена.

6 — распределительная коробка
Огнезадерживающие клапаны по желанию заказчика могут быть укомплектованы клеммной коробкой, предназначенной для коммутации проводов привода, питания и пожарной сигнализации. В случае, если клапан не оснащают клеммной коробкой, подключение производят непосредственно к проводам в соответствии со схемой подключения. Необходимость установки распределительной коробки следует указать в заказе. Коробка поставляется без монтажа на корпус клапана.

7 — защитный кожух
Клапаны могут оснащаться кожухом для защиты привода. В случае заделки клапана внутри перегородки установка кожуха обязательна. Защитный кожух не установлен по умолчанию. Для установки его необходимо заказать отдельно.

Коррозионностойкое исполнение клапана

Если необходимо использовать противопожарные клапаны в агрессивных средах, то при заказе в графе «Особенности применения по перемещаемой среде» необходимо указать исполнение «К». В этом случае корпус, заслонка и площадка под привод будут изготовлены из коррозионностойкой стали марки AISI 304.

ПРИНЦИП РАБОТЫ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Нормальное (исходное) положение: у нормально открытых клапанов — открытое, у нормально закрытых клапанов — закрытое.

Работа нормально открытого клапана (KPNО) и нормально закрытого (KPNZ) клапана с электромеханическим приводом

Электрическая схема и конструкция клапана обеспечивают следующие способы перевода заслонки из исходного положения:

Дистанционно — по сигналу от щита управления
Автоматически — по сигналу от средств пожарной автоматики
Автоматически — при достижении температуры в +72 °С внутри или снаружи клапана при срабатывании термовыключателя (при комплектации с ТРУ — только для нормально открытых противопожарных клапанов KPNO)
Вручную — с помощью кнопки (для тестирования), установленной на датчике термовыключателя (при комплектации с ТРУ — только для нормально открытых противопожарных клапанов KPNO)

Для нормально открытого противопожарного клапана (KPNO) с электромеханическим приводом и пружиной перевод заслонки в исходное положение происходит при подаче напряжения на электропривод. Он вращает заслонку клапана и одновременно заводит возвратную пружину, после чего переходит в дежурный режим. Если напряжение отключается или срабатывает термовыключатель, то энергия пружины закрывает клапан.

Для нормально закрытого противопожарного клапана (KPNZ) с реверсивным электромеханическим приводом заслонка открывается и закрывается, когда на соответствующие контакты привода подают напряжение. Заслонка сохраняет положение при отключении привода клапана.

Работа нормально открытого (NO) клапана с электромагнитным приводом

Электрическая схема и конструкция клапана обеспечивают следующие способы перевода из исходного положения заслонки:

Дистанционно — по сигналу от щита управления
Автоматически — по сигналу от средств пожарной автоматики

Перевод заслонки в исходное положение происходит вручную. Для этого нужно переместить рычаг электромагнитного привода до фиксирования ручки стопорной планкой. При подаче напряжения на привод электромагнит оттягивает стопорную планку, и под действием пружины заслонка встает в рабочее положение.

Схема подключения привода к цепям электропитания и контроля положения заслонки указана в паспорте изделия.

МОНТАЖ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Клапаны работоспособны в любой пространственной ориентации. При установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и съемным лючкам. Лючки должны быть расположены на воздуховоде рядом с клапаном.

Гарантийный срок 12 месяцев.

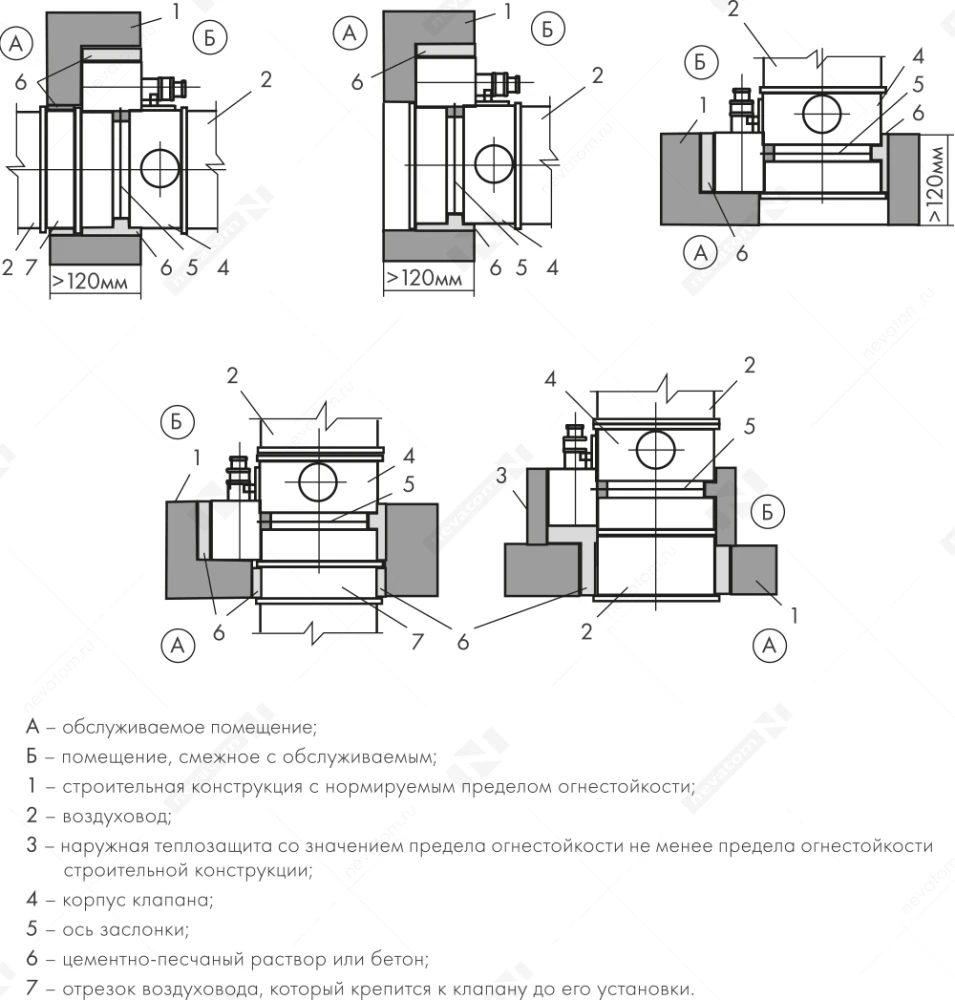

ПРИМЕРЫ СХЕМ УСТАНОВКИ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

Общая информация о группе товаров Клапаны

Загрузить техническую документацию:

Компактная

Ключевая техническая информация для приложения к проекту.

Полная

Вся техническая информация на странице товара, за исключением связанных документов и статей.

Авторизуйтесь, чтобы добавить персональные данные в техническую документацию.

Вход / Регистрация

Включить мои ФИО
Включить имя моей компании
Включить тег:

Мы будем рады ответить
на любой Ваш вопрос!
