ЩИТЫ УПРАВЛЕНИЯ СИСТЕМОЙ ДЫМОУДАЛЕНИЯ

ОБЛАСТЬ ПРИМЕНЕНИЯ ЩИТОВ

Щиты управления системой дымоудаления — важная часть противопожарной защиты здания. С помощью такого щита можно в автоматическом режиме управлять:

• Вентиляторами дымоудаления
• Вентиляторами подпора воздуха
• Огнезадерживающими клапанами
• Клапанами дымоудаления

Дополнительно НЕВАТОМ производит щиты управления системой дымоудаления по индивидуальному заказу.

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ СТАНДАРТНЫХ ЩИТОВ ДЫМОУДАЛЕНИЯ NEVATOM

• Контроль линии связи на обрыв и короткое замыкание сигнала исполнительных механизмов
• Выбор режима работы: ручной, автоматический, блокировка на включение
• Возможность блокировки выбранного режима в щите от несанкционированного доступа
• Обобщенный индикатор неисправности
• Дискретные выходные сигналы о состоянии щита: автоматика отключена, неисправность, работа системы
• Контроль питающего напряжения
• Индикация состояния вводов питания
• Встроенная звуковая сигнализация
• Защита цепей питания включаемых устройств от короткого замыкания
• Тест работы световой и звуковой индикации

По индивидуальному заказу можно реализовать:

• Подключение саморегулирующего кабеля для подогрева клапана
• Управление исполнительными механизмами по рабочим зонам (до 10 зон)
• Подключение электрического нагревателя

Щиты управления системой дымоудаления НЕВАТОМ изготавливает в соответствии с ТУ 26-30-50-009-58769768-2019.

ЩИТ УПРАВЛЕНИЯ ПРОТИВОПОЖАРНЫМИ КЛАПАНАМИ ABUm-KP

ABUm-KP МОЖЕТ УПРАВЛЯТЬ

• Огнезадерживающими клапанами — блокирует распространение пожара по воздуховодам, каналам и шахтам систем вентиляции и кондиционирования
• Клапанами дымоудаления — удаляет продукты горения из мест эвакуации людей и других задымленных участков

ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABUm-KP

• Управляет клапанами дымоудаления с напряжением 220/24 В
• Тип привода управляемого клапана: электромагнитный, реверсивный, электромеханический
• Встроенная звуковая сигнализация
• Переключатель «АВТО/0/РУЧ» с ключом для фиксации положения
• Встроенный автоматический ввод резерва питания для обеспечения требований питания по 1-й категории (ГОСТ Р 53325–2012)
• Под управлением щита может быть до 20 клапанов одновременно

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ABUm-KP

• Управление исполнительными механизмами по рабочим зонам (до 10 зон)
• Подключение саморегулирующего кабеля для подогрева клапана

КОМПЛЕКТНОСТЬ ABUm-KP

• Щит управления в металлическом корпусе (в стандартной комплектации)
• Руководство пользователя, объединенное с техпаспортом


ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ

• Наличие выходных сигналов о состоянии щита: автоматика отключена, неисправность, работа системы
• Контроль линии связи на обрыв и короткое замыкание сигнала исполнительных механизмов
• Контроль линии связи на прием стартового сигнала
• Обобщенный индикатор неисправности
• Три выбора режима работы: ручной, автоматический и блокировка на включение
• Контроль питающего напряжения: порядок чередования фаз, «слипание» фаз, обрыв фаз, контроль любой фазы на снижение напряжения и перенапряжение

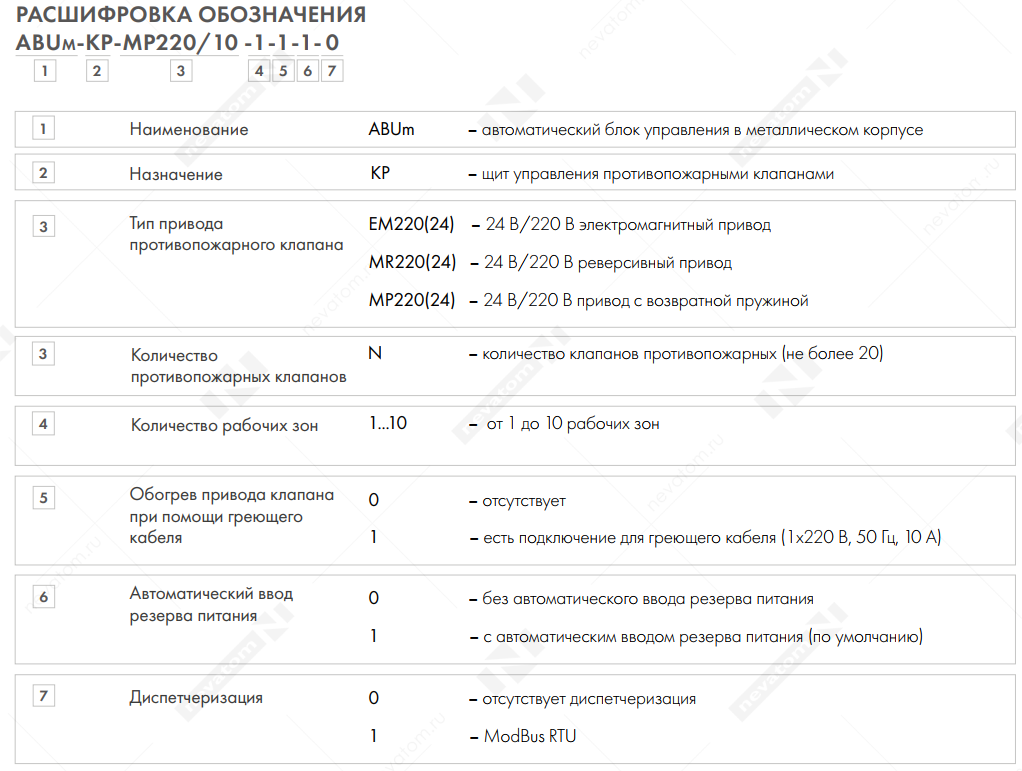

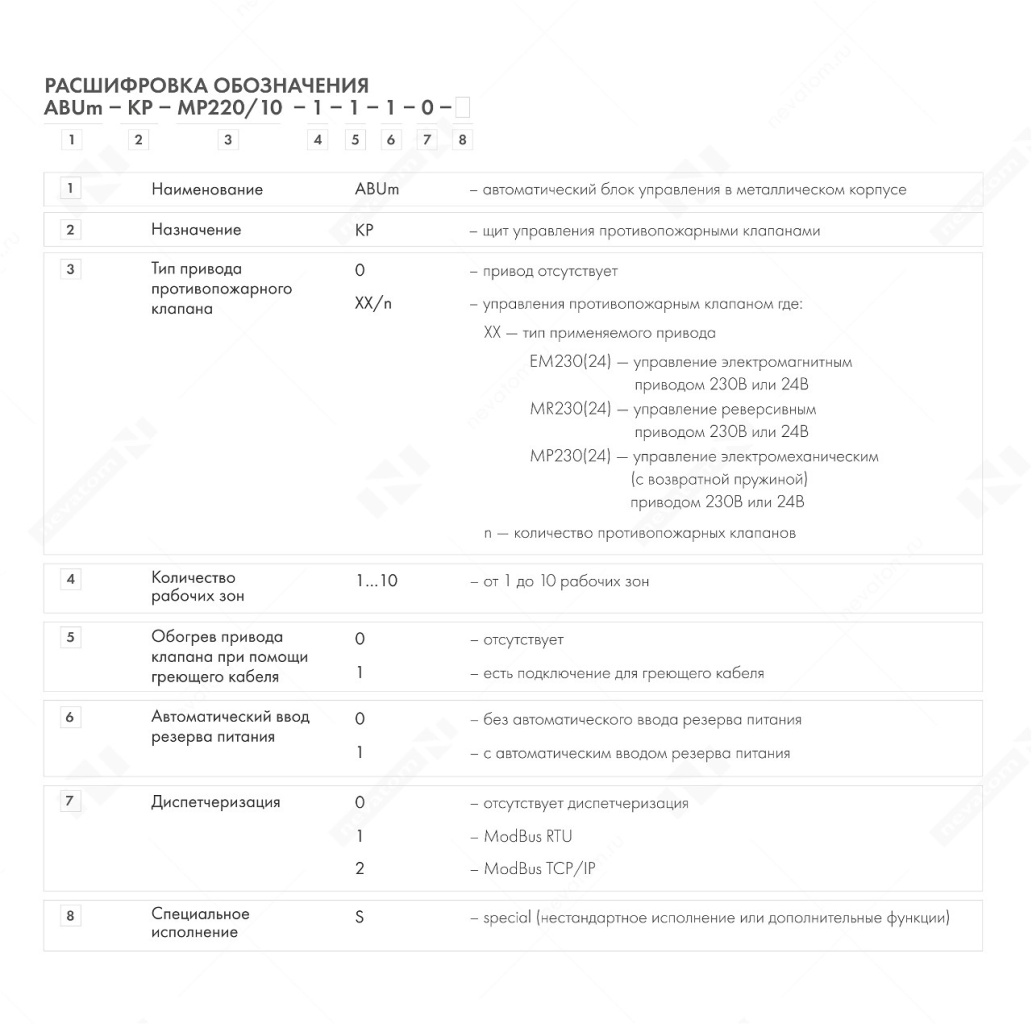

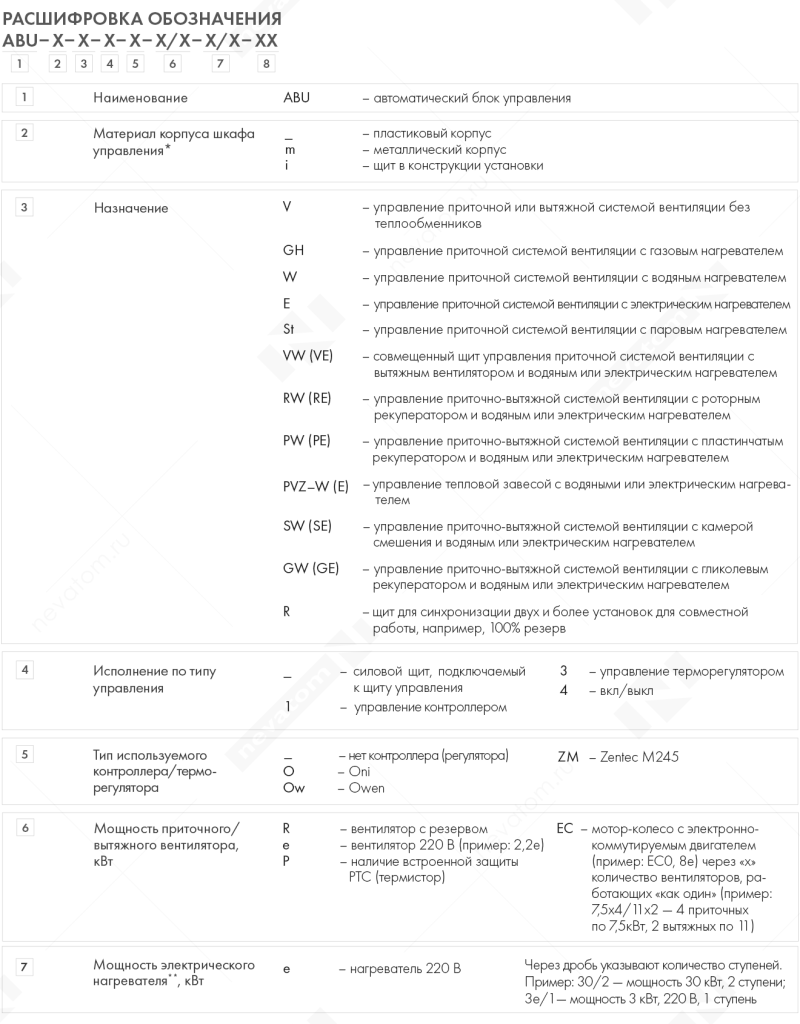

Пример обозначения

Щит управления ABUm-KP-MR220/10-1-1-1-0 – щит управления 10-ю противопожарными клапанами с реверсивным
приводом на 220 В, одной рабочей зоной, с опцией обогрева привода клапана, с автоматическим вводом резерва,
без диспетчеризации.

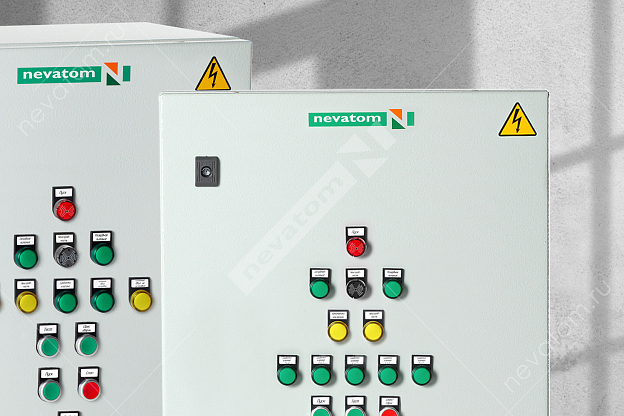

ЩИТ УПРАВЛЕНИЯ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИЕЙ ABUm-PDV

ABUm-PDV МОЖЕТ УПРАВЛЯТЬ

• Вентилятором дымоудаления — удаляет образующиеся при пожаре газы и отводит избыточное тепло за пределы здания
• Вентилятором подпора воздуха — подает в помещение свежий воздух при пожаре
• Одним клапаном с напряжением 220 В/24 В: огнезадерживающим или дымоудаления


ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ ABUm-PDV

• Тип привода управляемого клапана: электромагнитный, реверсивный, электромеханический
• Встроенная звуковая сигнализация
• Переключатель «АВТО/0/РУЧ» с ключом для фиксации положения
• Встроенный АВР (автоматический ввод резерва питания) для обеспечения требования питания по 1-й категории (ГОСТ Р 53325–2012)

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ABUm-PDV

• Выбор способа управления вентилятором: прямой пуск (пускатель)
• Подключение саморегулирующего кабеля для подогрева клапана
• Подключение электрического нагревателя *

КОМПЛЕКТНОСТЬ ABUm-PDV

• Щит управления в металлическом корпусе (в стандартной комплектации)
• Руководство пользователя, объединенное с техпаспортом


ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ

• Наличие выходных сигналов о состоянии щита: автоматика отключена, неисправность, работа системы
• Контроль линии связи на обрыв и короткое замыкание сигнала исполнительных механизмов
• Контроль линии связи на прием стартового сигнала
• Обобщенный индикатор неисправности
• Три выбора режима работы: ручной, автоматический и блокировка на включение
• Контроль питающего напряжения: порядок чередования фаз, «слипание» фаз, обрыв фаз, контроль любой фазы на снижение напряжения и перенапряжение
• Контроль линии электропитания электродвигателя на обрыв (ГОСТ Р 53325–2012)

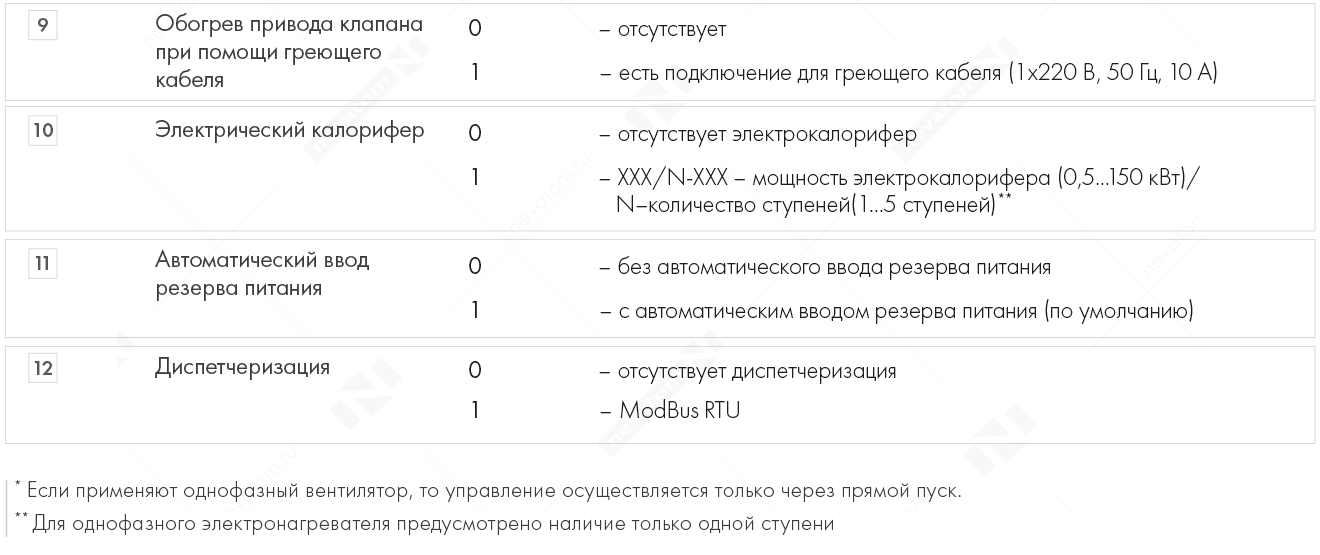

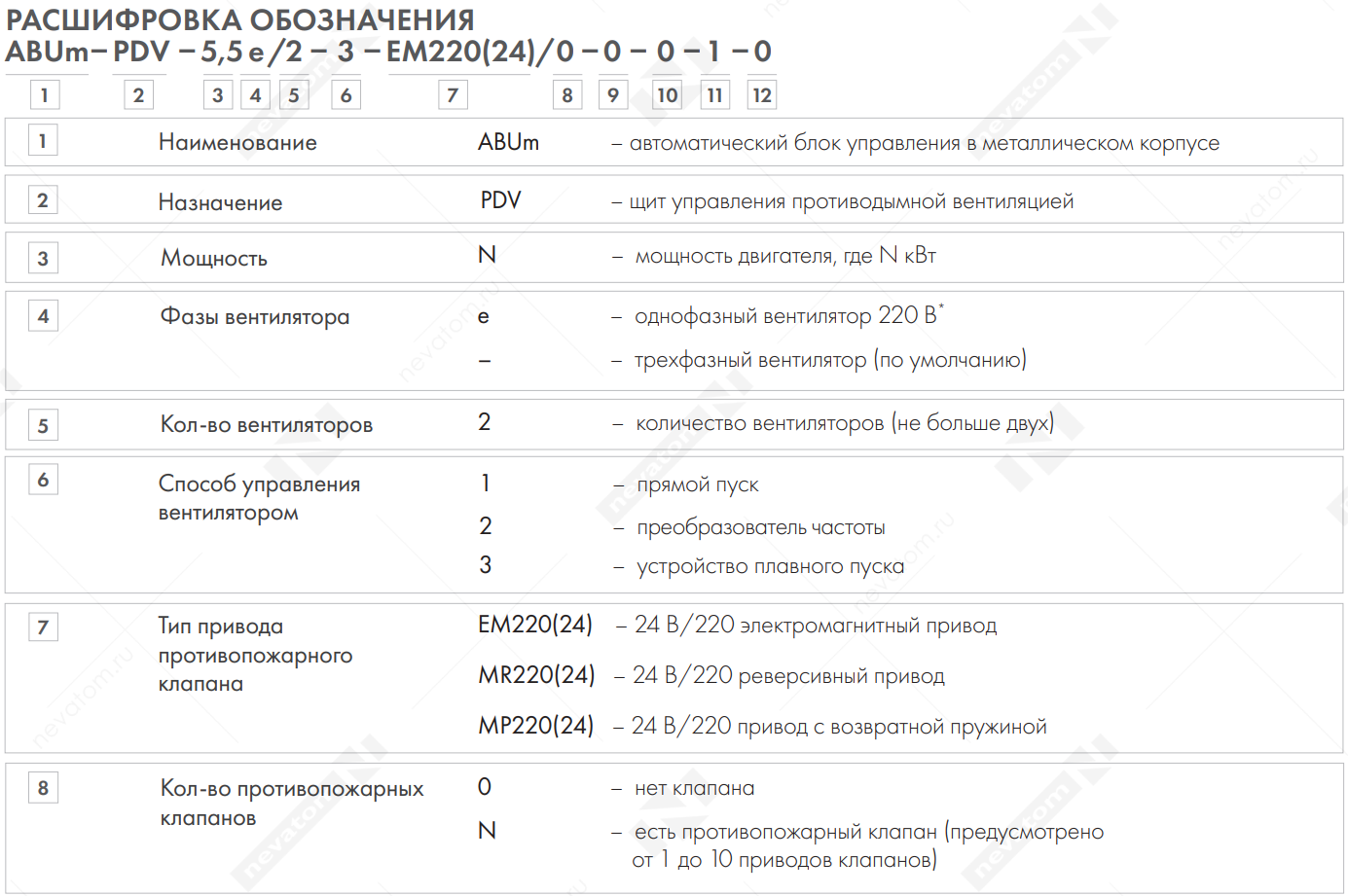

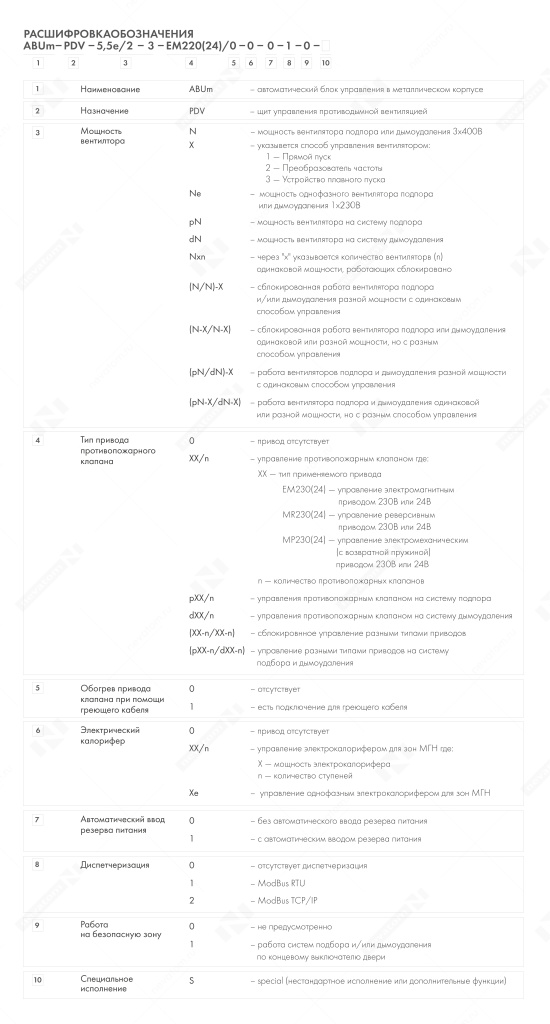

Пример обозначения 1

ABUm-PDV-5,5-3-0-0-0-0 — щит управления противодымной вентиляцией. В нем предусмотрены: управление трехфазным
вентилятором мощностью 5,5 кВт, управления вентилятором через устройство плавного пуска. Не предусмотрено управление
противопожарным клапаном, отсутствует обогрев привода клапаном и управления электрокалорифером. Без автоматического
ввода резерва. Диспетчеризация отсутствует.

Пример обозначения 2

ABUm-PDV-0,8-1-MR220/1-1-0-1-0 - щит управления противодымной вентиляцией. В нем предусмотрены управление трехфазным
вентилятором, мощностью 0,8 кВт, прямой пуск, 1 клапан с реверсивным приводом на 220 В с обогревом греющим кабелем.
Не предусмотрено управление электрокалорифером. Диспетчеризация отсутствует.
