Щиты управления вентиляцией (ЩУВ)

Знаете, какая серия товаров Вам нужна? Вы можете продолжить подбор на её странице, кликнув на ссылке слевав фильтре.

Показаны 1 – 12 из 242 объектов, соответствующих запросу:

Сортировать по:

Показывать объектов на странице

Страница

из 21

Общая информация о категории Щиты управления

Система автоматического регулирования и управления вентиляцией – это не только залог точного поддержания параметров воздушной среды в помещении, но и координирование работы всей вентсистемы. Без автоматики в ней могут возникать сбои, способные спровоцировать аварию.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Систему автоматического регулирования реализуют с помощью щитов управления вентиляционными установками. Главные функции щитов управления — это контроль, оптимизация и защита установки. Кроме того, они упрощают управление вентиляционным оборудованием. Компания НЕВАТОМ разрабатывает и производит щиты управления для приточно-вытяжных систем в разных конфигурациях и комплектациях. По отдельному заказу НЕВАТОМ изготавливает щиты управления по индивидуальным требованиям заказчика.

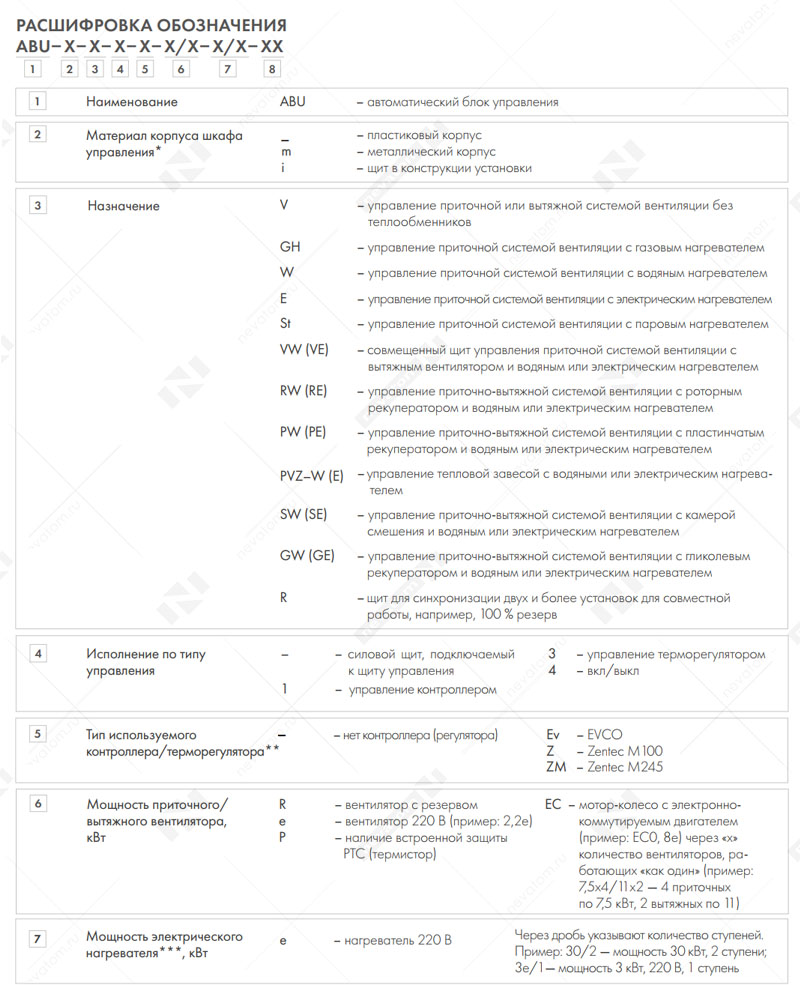

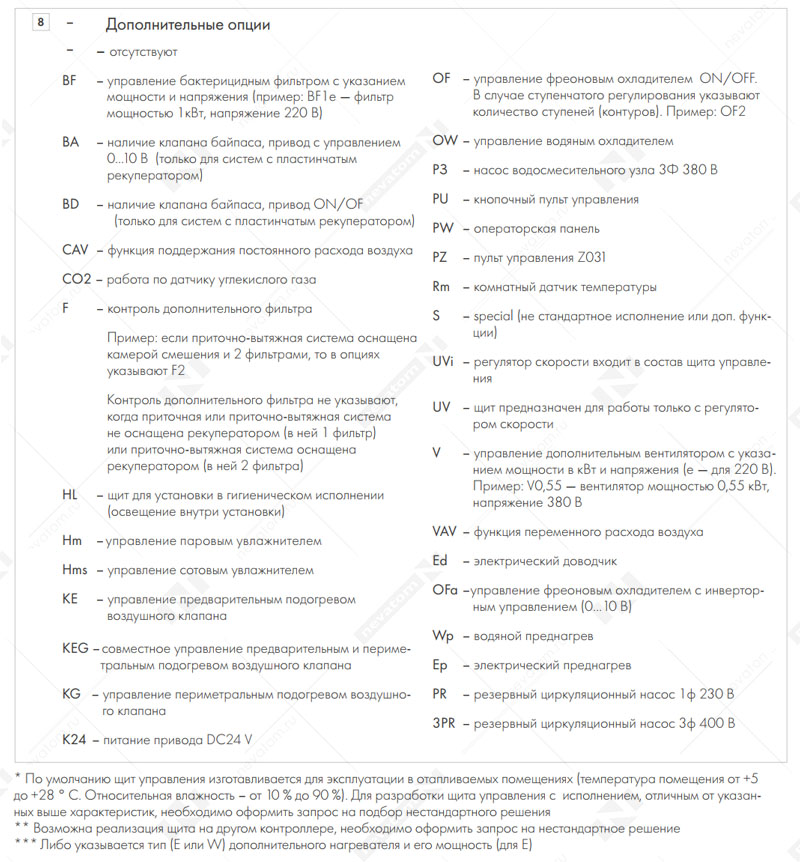

ПРИЛОЖЕНИЕ

V — управление приточной или вытяжной системой без теплообменников
W — управление приточной системой с водяным нагревателем
E — управление приточной системой с электрическим нагревателем
St — управление приточной системой с паровым нагревателем
RE — управление приточно-вытяжной системой с роторным рекуператором и электрическим нагревателем
RW — управление приточно-вытяжной системой с роторным рекуператором и водяным нагревателем
RSt — управление приточно-вытяжной системой с роторным рекуператором и паровым нагревателем
RGh — управление приточно-вытяжной системой с роторным рекуператором и газовым нагревателем
RV — управление приточно-вытяжной системой с роторным рекуператором без нагревателя
PE — управление приточно-вытяжной системой с пластинчатым рекуператором и электрическим нагревателем
PW — управление приточно-вытяжной системой с пластинчатым рекуператором и водяным нагревателем
PSt — управление приточно-вытяжной системой с пластинчатым рекуператором и паровым нагревателем
PGh — управление приточно-вытяжной системой с пластинчатым рекуператором и газовым нагревателем
PV — управление приточно-вытяжной системой с пластинчатым рекуператором без нагревателя
GE — управление приточно-вытяжной системой с гликолевым рекуператором и электрическим нагревателем
GW — управление приточно-вытяжной системой с гликолевым рекуператором и водяным нагревателем
GSt — управление приточно-вытяжной системой с гликолевым рекуператором и паровым нагревателем
GGh — управление приточно-вытяжной системой с гликолевым рекуператором и газовым нагревателем
GV — управление приточно-вытяжной системой с гликолевым рекуператором без нагревателя
R — синхронизация работы 2-х и более щитов управления
VV — управление приточно-вытяжной системой без нагревателя
VE — управление приточно-вытяжной системой c электрическим нагревателем
VW — управление приточно-вытяжной системой с водяным нагревателем
VSt — управление приточно-вытяжной системой с паровым нагревателем
VGh — управление приточно-вытяжной системой с газовым нагревателем
SV — управление приточной системой с камерой смешения без нагревателя
SE — управление приточно-вытяжной системой с электрическим нагревателем и камерой смешения без вытяжного вентилятора
SW — управление приточно-вытяжной системой с водяным нагревателем и камерой смешения без вытяжного вентилятора
SSt — управление приточно-вытяжной системой с паровым нагревателем и камерой смешения без вытяжного вентилятора
SGh — управление приточно-вытяжной системой с газовым нагревателем и камерой смешения без вытяжного вентилятора
SVV — управление приточно-вытяжной системой с камерой смешения
SVE — управление приточно-вытяжной системой с электрическим нагревателем и камерой смешения c вытяжным вентилятором
SVW — управление приточно-вытяжной системой с водяным нагревателем и камерой смешения c вытяжным вентилятором
SVSt — управление приточно-вытяжной системой с паровым нагревателем и камерой смешения c вытяжным вентилятором
SVGh — управление приточно-вытяжной системой с газовым нагревателем и камерой смешения c вытяжным вентилятором
RSE — управление приточно-вытяжной системой с роторным рекуператором, электрическим нагревателем и камерой смешения
RSW — управление приточно-вытяжной системой с роторным рекуператором, водяным нагревателем и камерой смешения
RSSt — управление приточно-вытяжной системой с роторным рекуператором, паровым нагревателем и камерой смешения
RSGh — управление приточно-вытяжной системой с роторным рекуператором, газовым нагревателем и камерой смешения
RSV — управление приточно-вытяжной системой с роторным рекуператором и камерой смешения без нагревателя
PSE — управление приточно-вытяжной системой с пластинчатым рекуператором, электрическим нагревателем и камерой смешения
PSW — управление приточно-вытяжной системой с пластинчатым рекуператором, водяным нагревателем и камерой смешения
PSSt — управление приточно-вытяжной системой с пластинчатым рекуператором, паровым нагревателем и камерой смешения
PSGh — управление приточно-вытяжной системой с пластинчатым рекуператором, газовым нагревателем и камерой смешения
PSV — управление приточно-вытяжной системой с пластинчатым рекуператором и камерой смешения без нагревателя
PVZ–W — управление тепловой завесой с водяным нагревателем
PVZ–Е — управление тепловой завесой с электрическим нагревателем
GSE — управление приточно-вытяжной системой с гликолевым рекуператором, электрическим нагревателем и камерой смешения
GSW — управление приточно-вытяжной системой с гликолевым рекуператором, водяным нагревателем и камерой смешения
GSSt — управление приточно-вытяжной системой с гликолевым рекуператором, паровым нагревателем и камерой смешения
GSGh — управление приточно-вытяжной системой с гликолевым рекуператором, газовым нагревателем и камерой смешения

ЩИТЫ УПРАВЛЕНИЯ НЕВАТОМ ПОЗВОЛЯЮТ

Поддерживать заданные параметры воздуха в помещении
Контролировать и управлять работой агрегатов, входящих в состав оборудования систем вентиляции, кондиционирования
Обеспечивать индикацию состояния работающего оборудования
Защищать оборудование от критических режимов работы
Поддерживать и изменять желаемую температуру воздуха на выходе вентиляционной установки и в помещении
Плавно или ступенчато изменять производительность вентиляционной установки
Контролировать степень загрязнения воздушных фильтров
Закладывать дополнительные функции управления вентиляционной установкой. Например, прогрев водяных калориферов или предварительный прогрев воздушного клапана
Подключить резервный вентилятор
Реализовать питание и управление всем оборудованием в одном щите автоматики
Интегрировать щит управления в систему диспетчеризации посредством Modbus RTU, Modbus TCP и LonWorks

Главные функции щитов управления — это контроль, оптимизация и защита установки. Кроме того, они упрощают управление вентиляционным оборудованием. Обслуживающему персоналу нужно задать необходимые параметры, а задачи по их обеспечению система управления возьмет на себя.

БЫСТРЫЙ ПОДБОР СТАНДАРТНЫХ ЩИТОВ УПРАВЛЕНИЯ

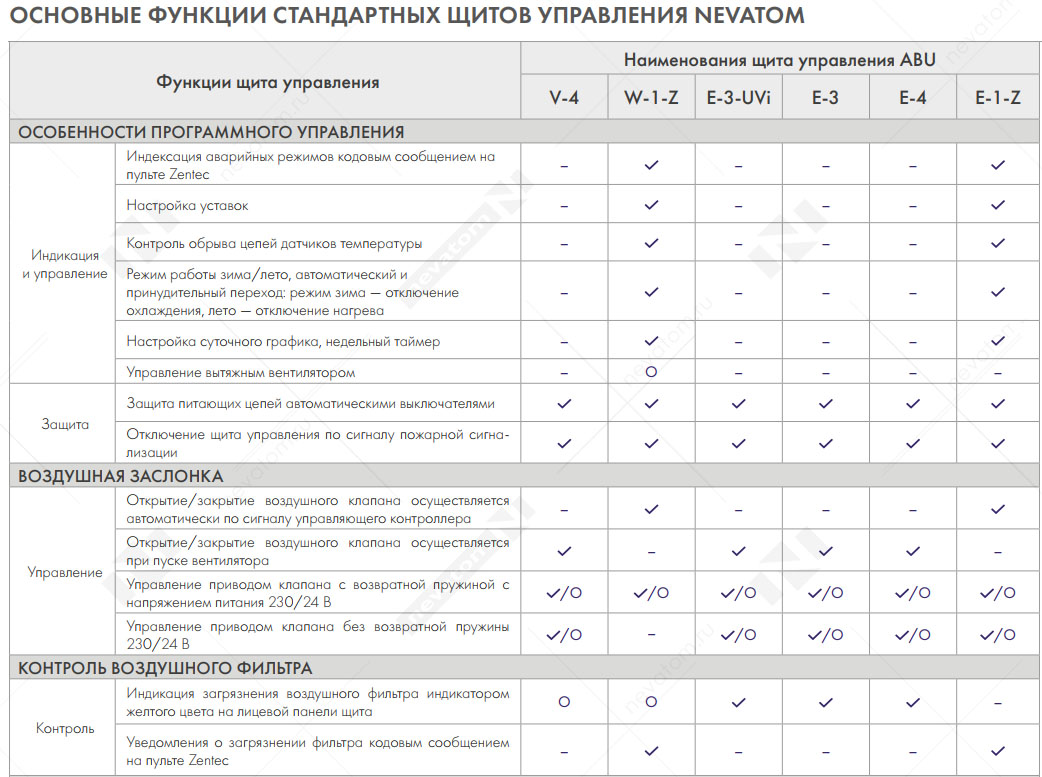

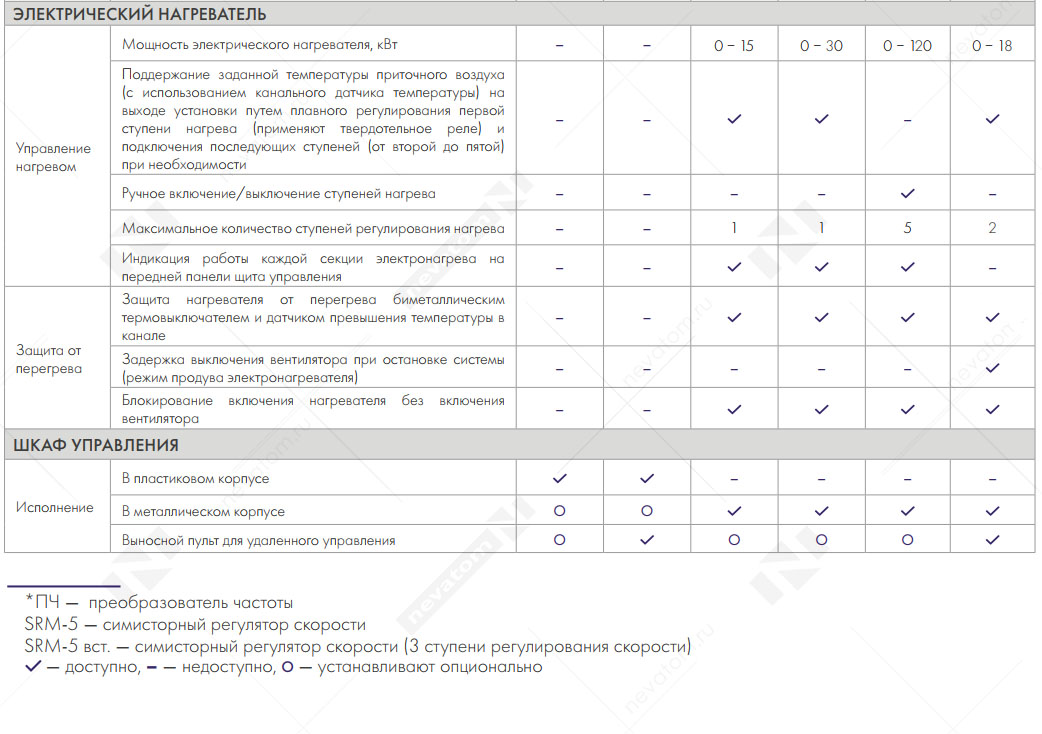

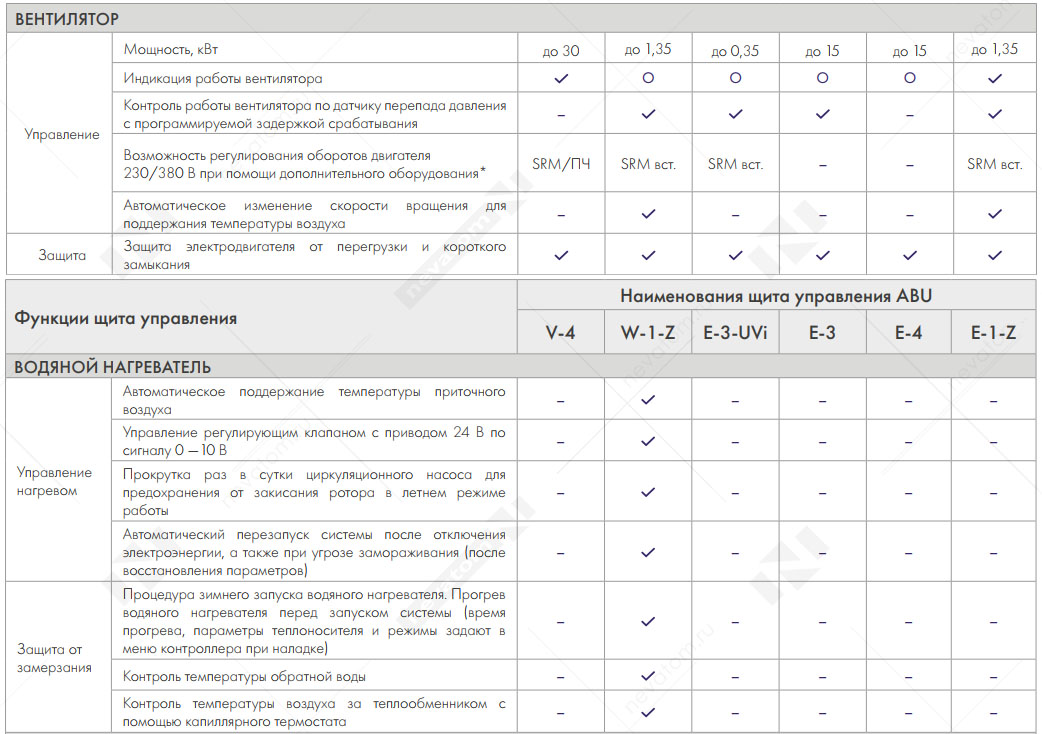

Основные функции стандартных щитов упраления NEVATOM_стр8_1.png

Основные функции стандартных щитов упраления NEVATOM_стр8_2_стр9.png

Основные функции стандартных щитов упраления NEVATOM_стр9.png

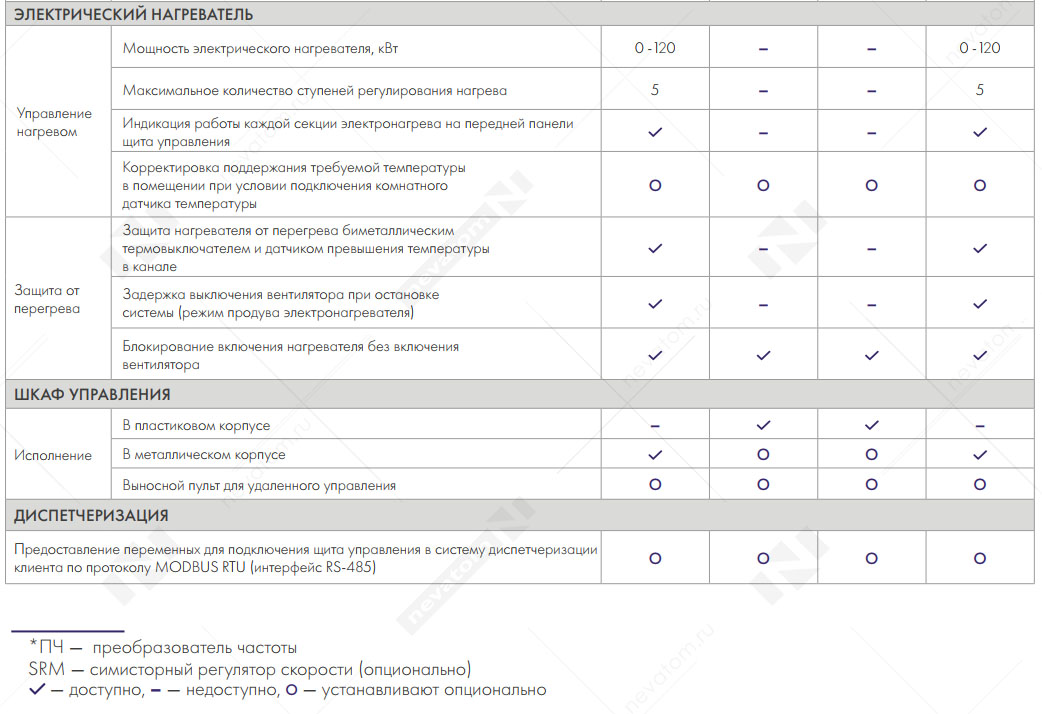

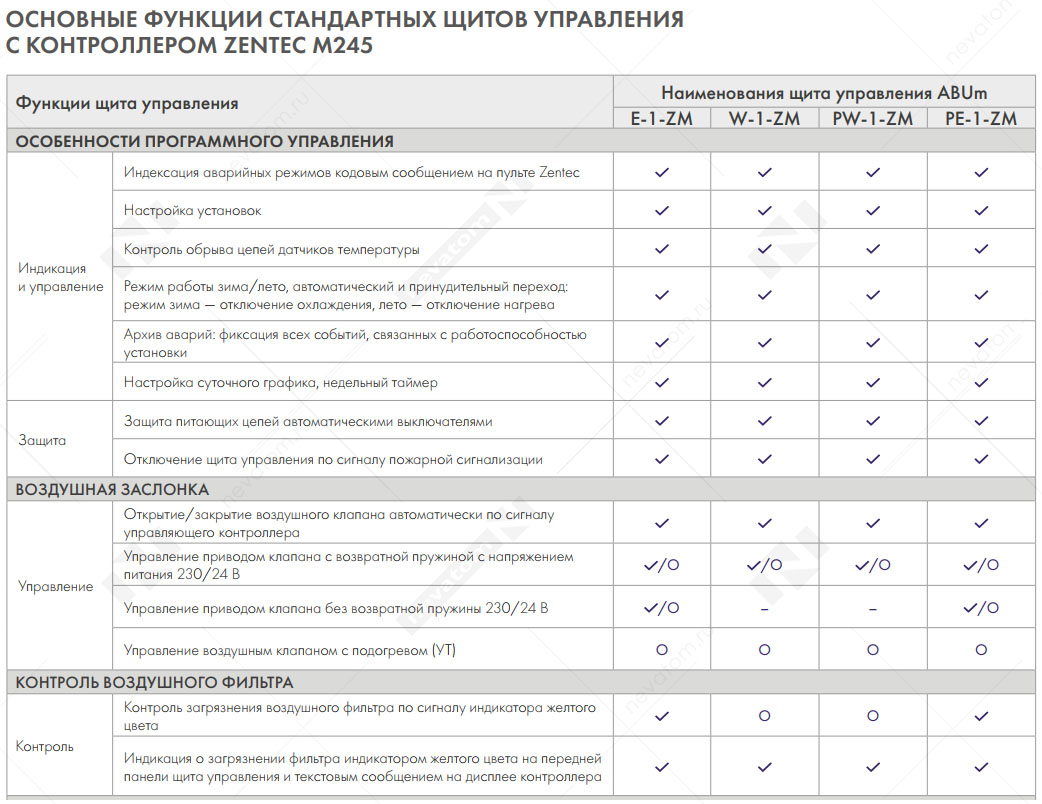

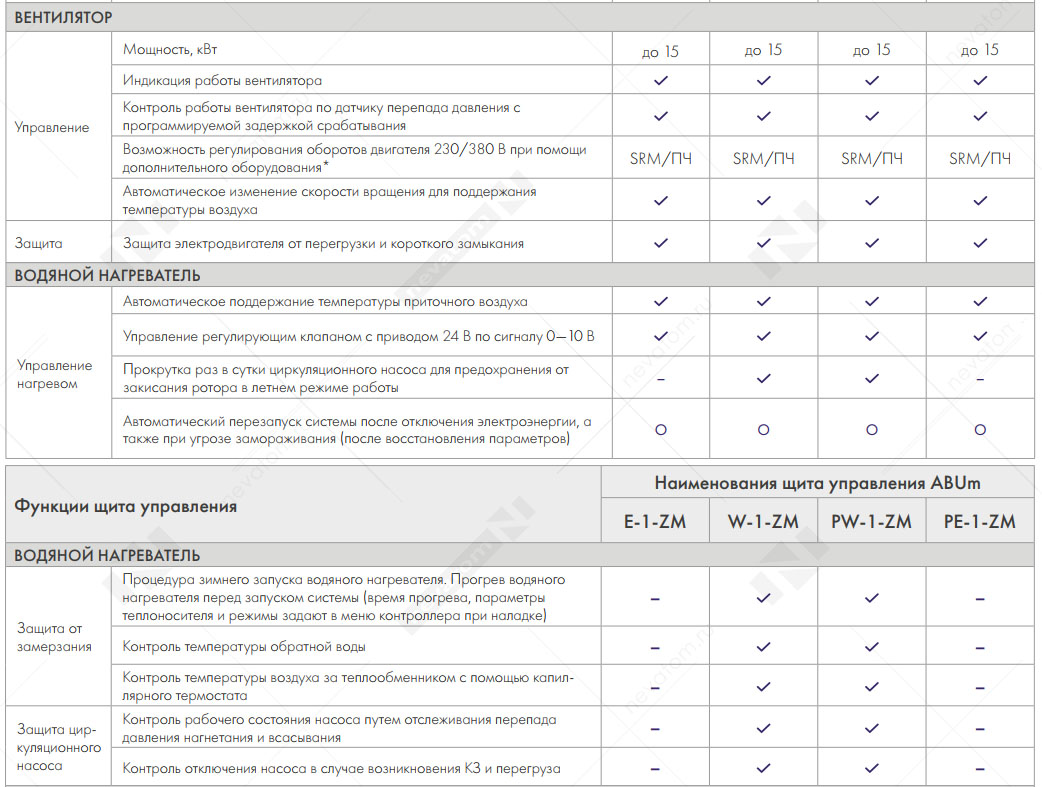

Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр10_1.png

Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр10_2.png

Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр11_1.png

Основные функции стандартных щитов управления с контроллером ZENTEC M245_стр11_2.png

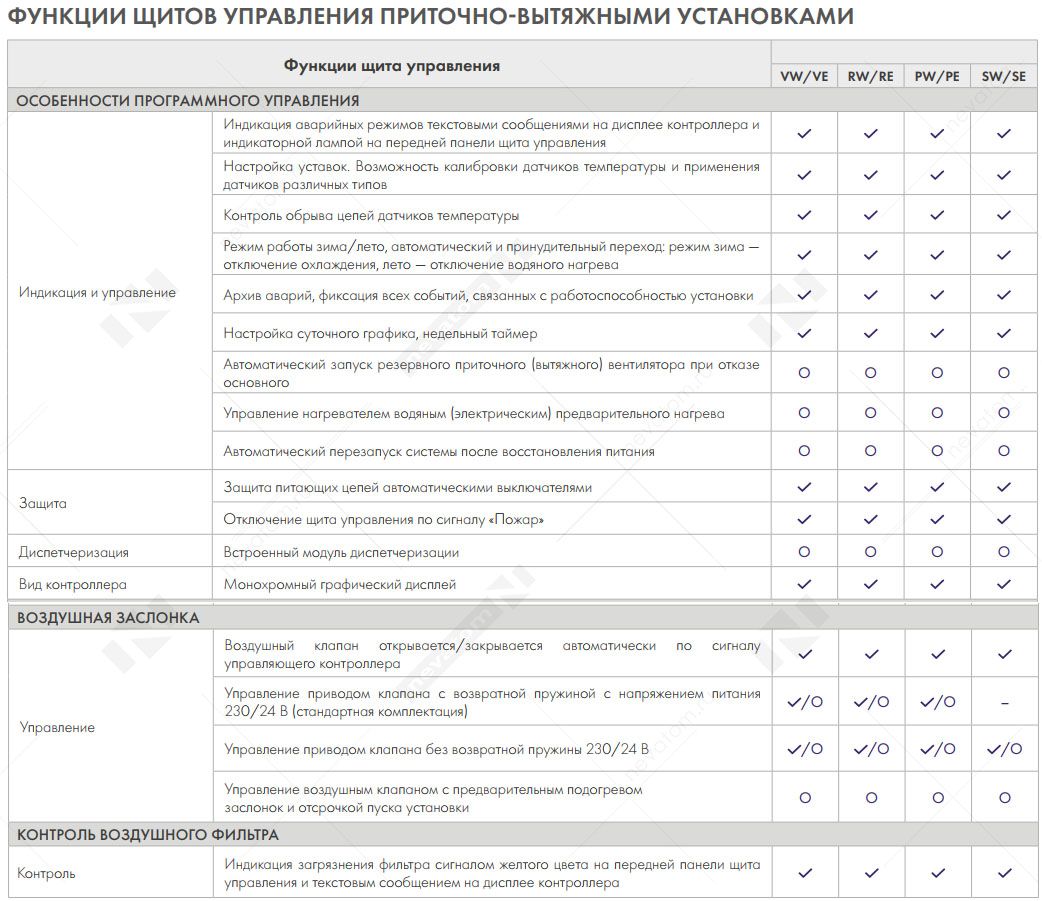

ОСНОВНЫЕ ФУНКЦИИ ЩИТОВ УПРАВЛЕНИЯ ПРИТОЧНО-ВЫТЯЖНЫМИ УСТАНОВКАМИ

Щиты управления приточно-вытяжными установками содержат все функции стандартных щитов управления.

Дополнительно их можно укомплектовать следующими решениями:

Пластиковый или металлический корпус
Управление водяным или фреоновым охлаждением
Увлажнение или осушение воздуха
Комплектующие от ведущих производителей
Модули расширения для добавления дополнительных опций

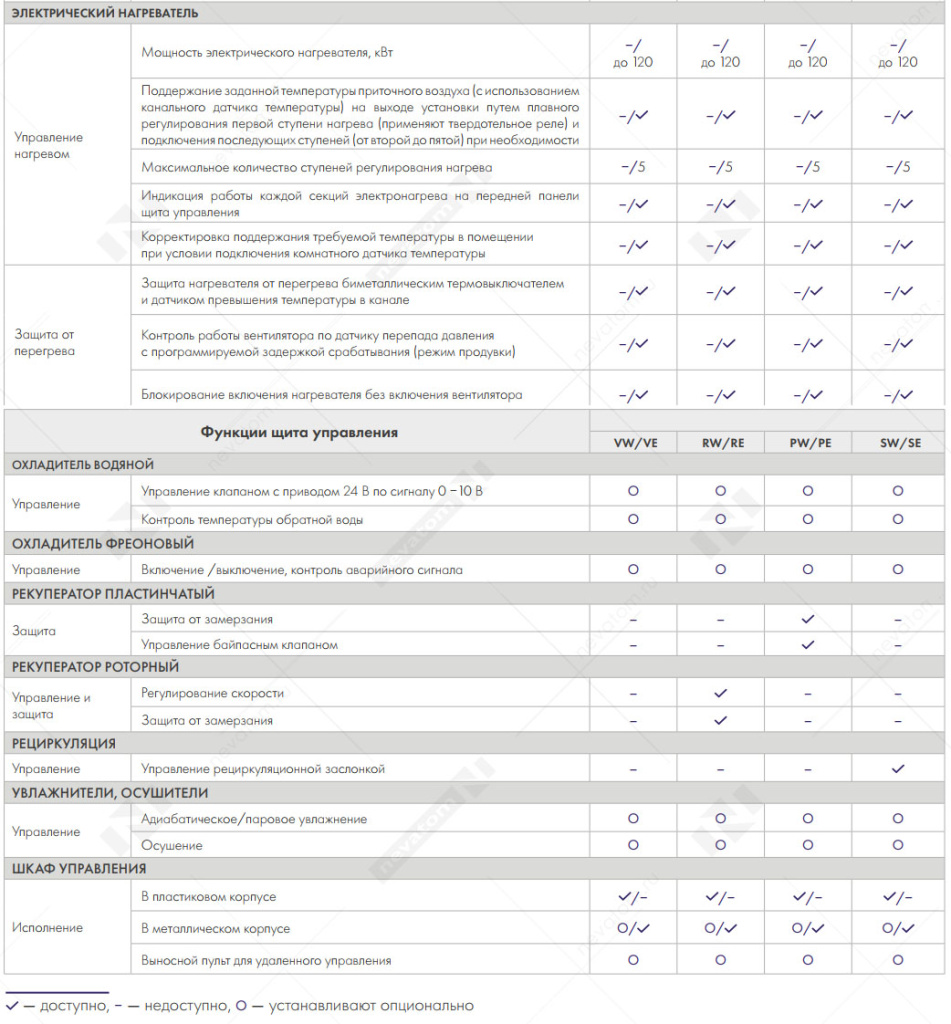

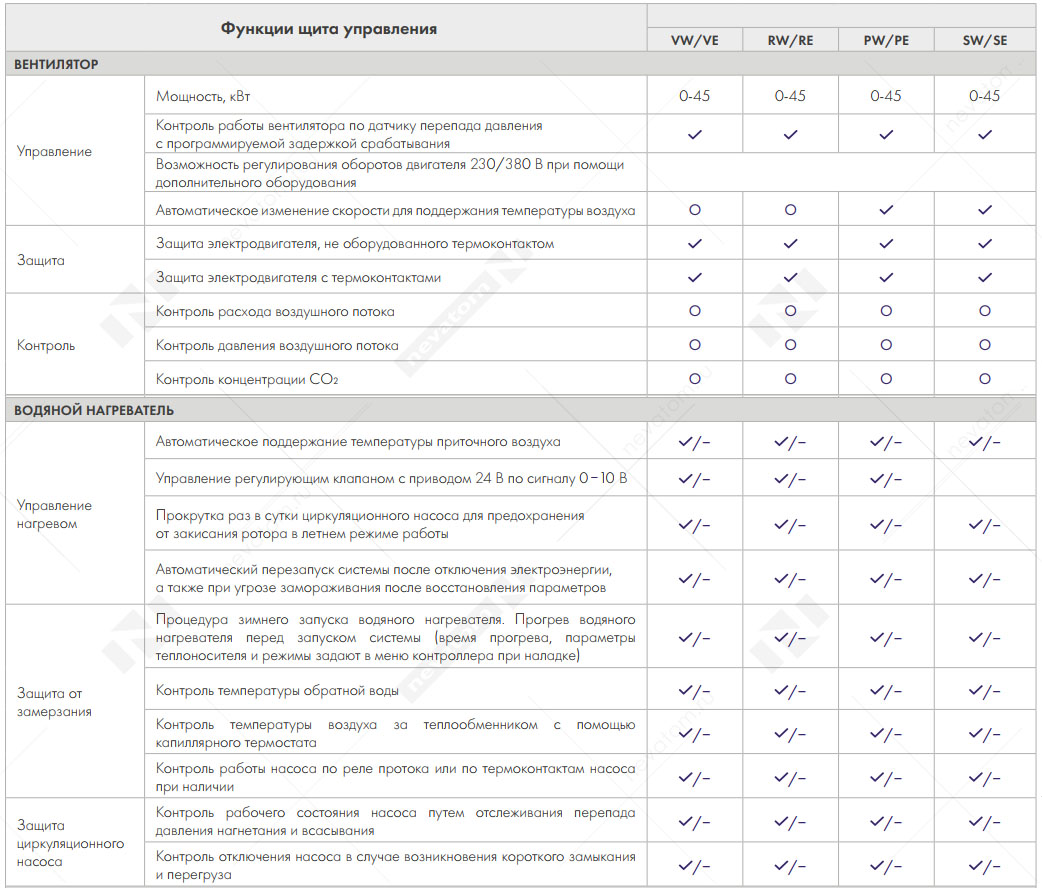

Фукции щитов управления приточно-вытяжными установками_стр33_1.png

Фукции щитов управления приточно-вытяжными установками_стр33_2_стр34_1.png

Фукции щитов управления приточно-вытяжными установками_стр34_2.png

Фукции щитов управления приточно-вытяжными установками_стр34_стр35_1.png

Фукции щитов управления приточно-вытяжными установками_стр35.png
