Описание

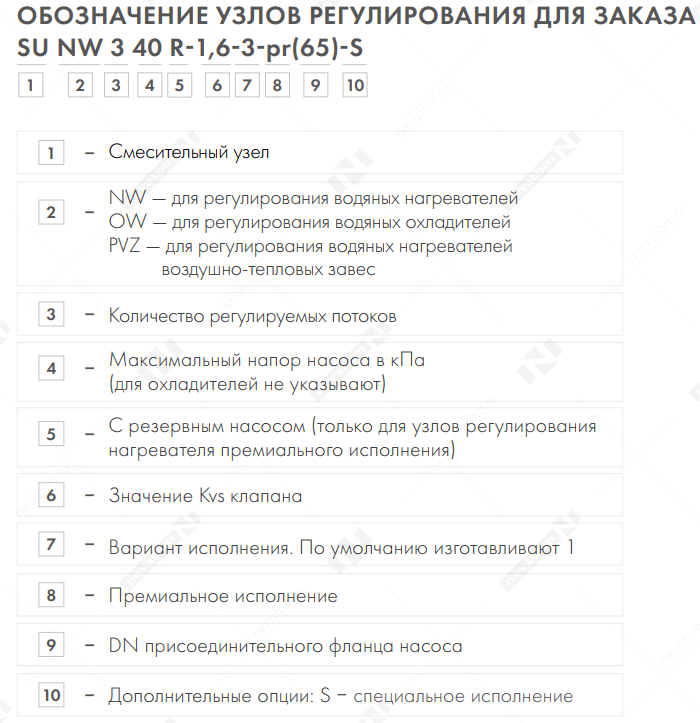

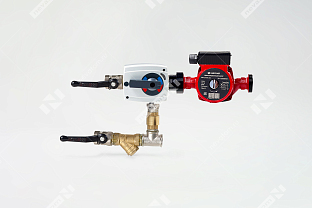

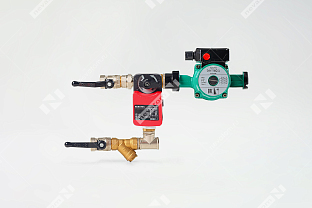

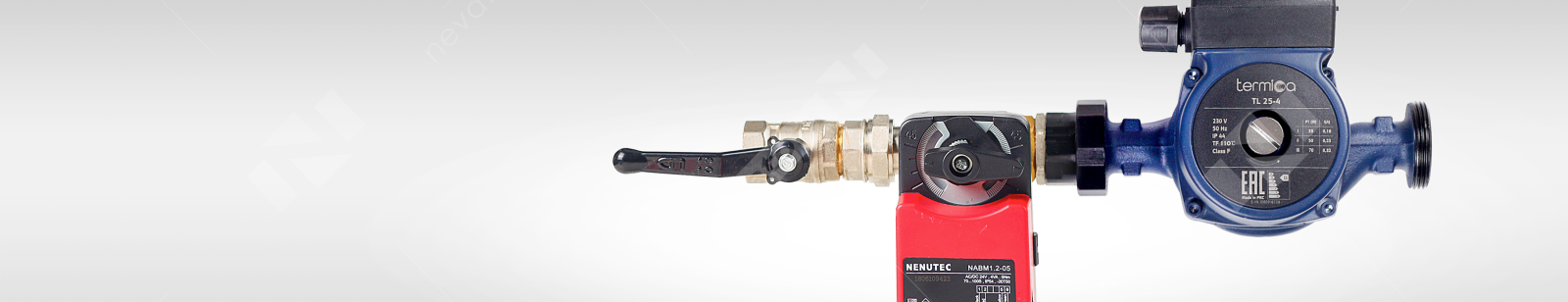

Главными элементами в узле регулирования нагревателя являются трехходовой клапан с электроприводом и циркуляционный насос, которые по умолчанию установлены на обратной линии. Регулирующий клапан осуществляет подмес обратного теплоносителя, выходящего из нагревателя, к теплоносителю, подводимому к теплообменнику. Электропривод нужен для изменения положения клапана по электрическому сигналу, степень открытия клапана определяет процентное соотношение обратного теплоносителя, в соответствии с чем изменяется температура подаваемого теплоносителя. В зависимости от температуры воды меняется тепловая мощность нагревателя.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

В расчетном режиме проход регулирующего клапана полностью открыт для пропуска теплоносителя обратно в систему теплоснабжения. При превышении заданной температуры воздуха после воздухонагревателя по импульсу от системы регулирования клапан поворачивается, открывая проход по перемычке. Так часть обратного теплоносителя перепускается в подающую линию и понижает температуру подающего теплоносителя.

Подбор товаров

Показаны 1 – 12 из 96 объектов, соответствующих запросу:

Сортировать по:

Показывать объектов на странице

Страница

из 8

Характеристики

Товарная группа	Автоматика
Категория	Смесительные узлы
Гарантия	12 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	общего назначения
Материал секций	латунь
Положение монтажа	любое
Тип теплоносителя / холодоносителя	вода, гликолевые смеси

Документы

Техническая документация
Каталог "Автоматика"
13.14 Mb (pdf)
BIM-модель "Смесительный узел SUnw3"
444 Kb (rfa)
Декларация соответствия "Смесительные узлы"
308.98 Kb (pdf)
Руководство по эксплуатации "Узлы регулирования Sunw3 pr"
3.16 Mb (pdf)
Руководство по эксплуатации "Узлы регулирования Sunw3"
2.94 Mb (pdf)

Полезная информация

Общая информация о категории Смесительные узлы

Узлы регулирования автоматически управляют водяными теплообменниками.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

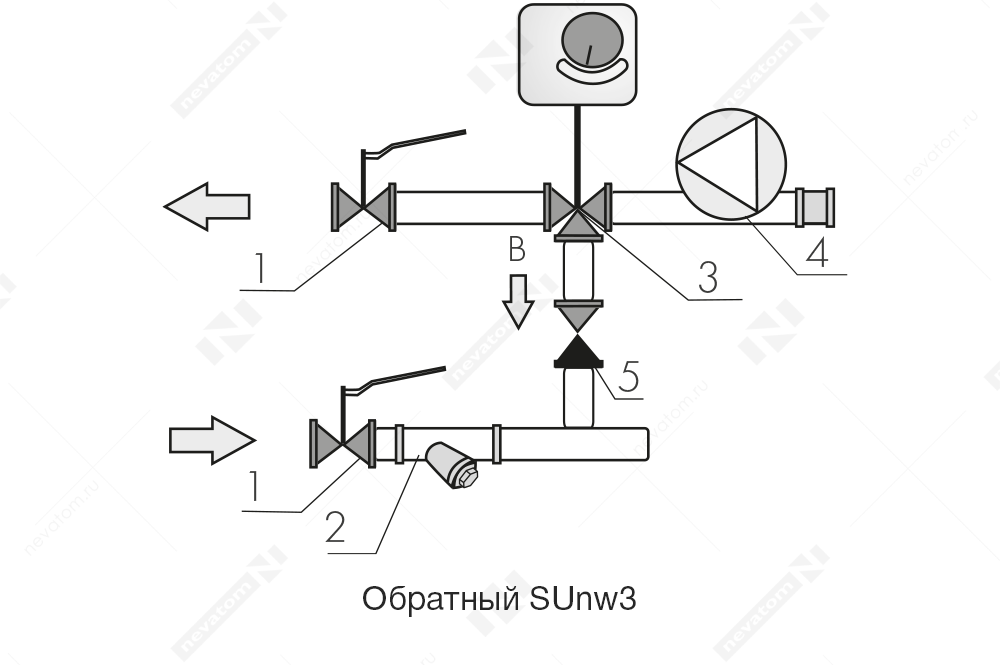

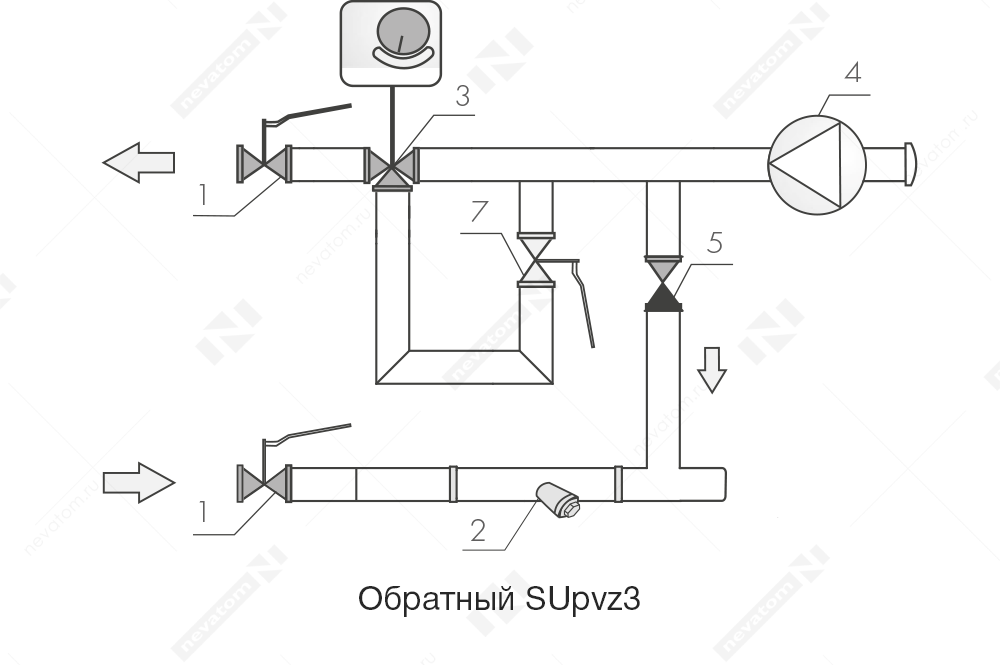

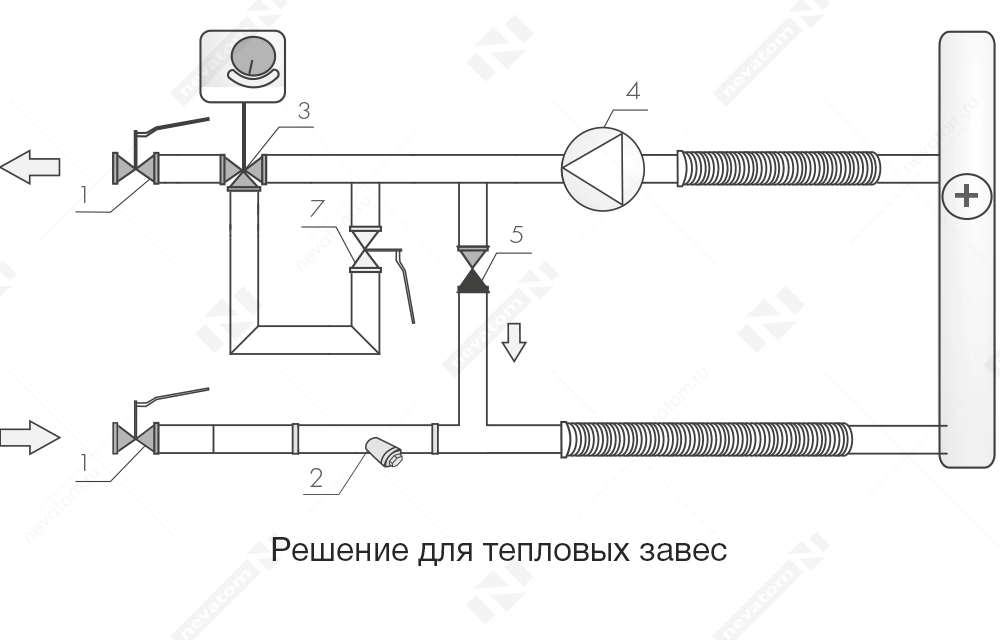

1. Шаровые краны служат для перекрытия рабочей среды в трубопроводах. Их устанавливают на подающей и обратной линиях
2. Сетчатый фильтр устанавливают на подающую линию для защиты теплообменника и элементов узла от попадания мелких примесей
3. Трехходовой клапан регулирует температуру в нагревателе (охладителе) путем смешивания подающего и обратного потоков тепло- и хладоносителя, подаваемых в теплообменник, при сохранении их постоянного расхода
4. Циркуляционный насос обеспечивает проток теплоносителя через все элементы узла и гарантирует защиту воздухонагревателя от замерзания за счет постоянной циркуляции теплоносителя через его трубки
5. Обратный клапан не допускает движения теплоносителя в обратную сторону
6. Манометры и термометры позволяют наблюдать за характеристиками в контуре узла регулирования
7. Вентиль байпаса обеспечивает минимальную циркуляцию в линии теплоснабжения

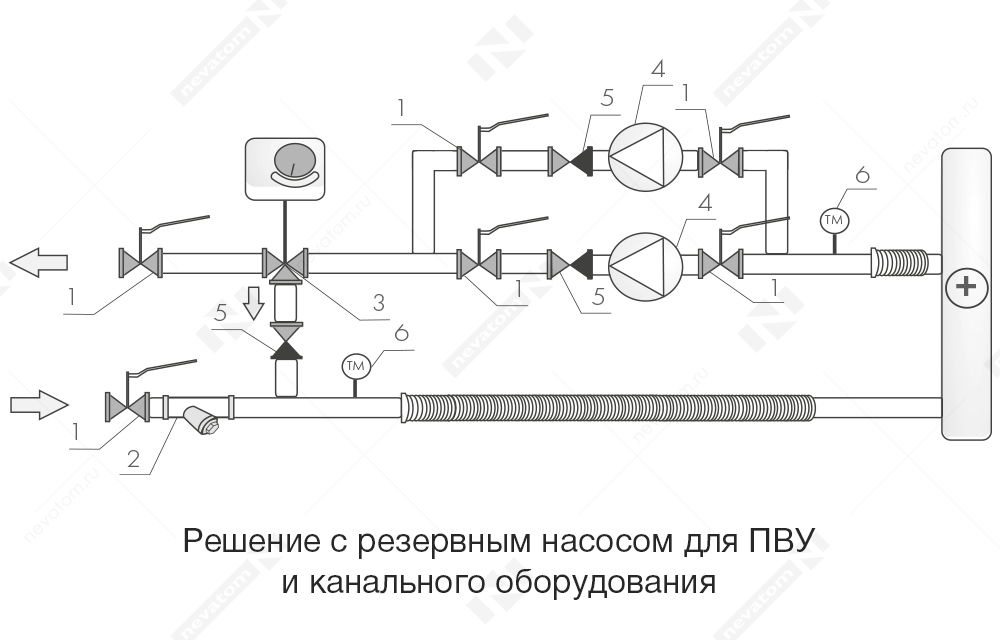

ОБЩИЕ ПРИНЦИПЫ КОМПОНОВКИ СМЕСИТЕЛЬНЫХ УЗЛОВ

Применяют прямой и обратный принципы сборки.

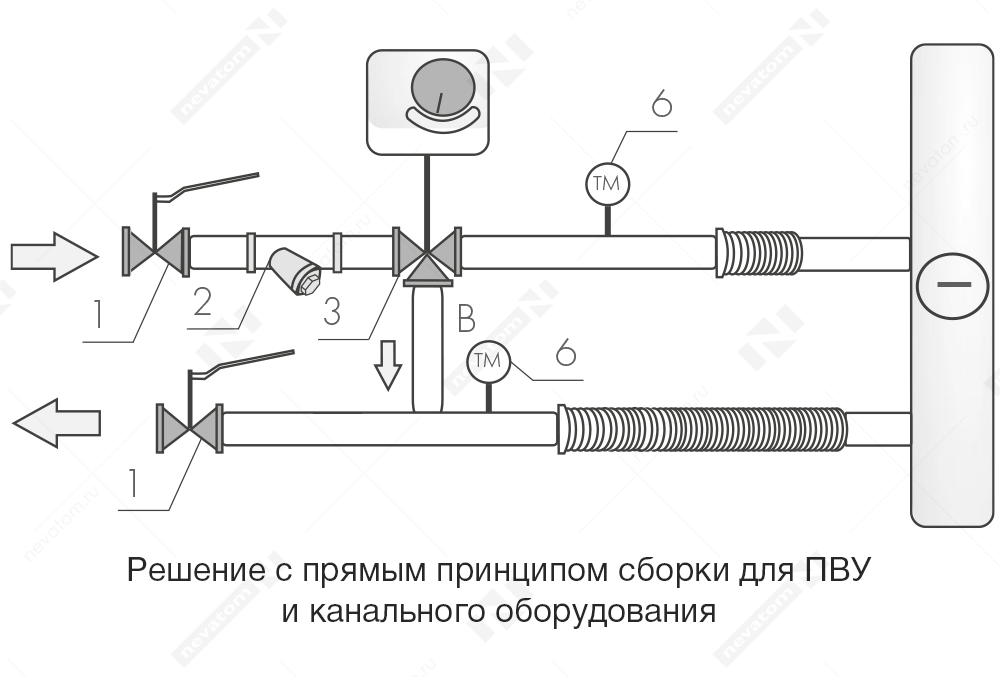

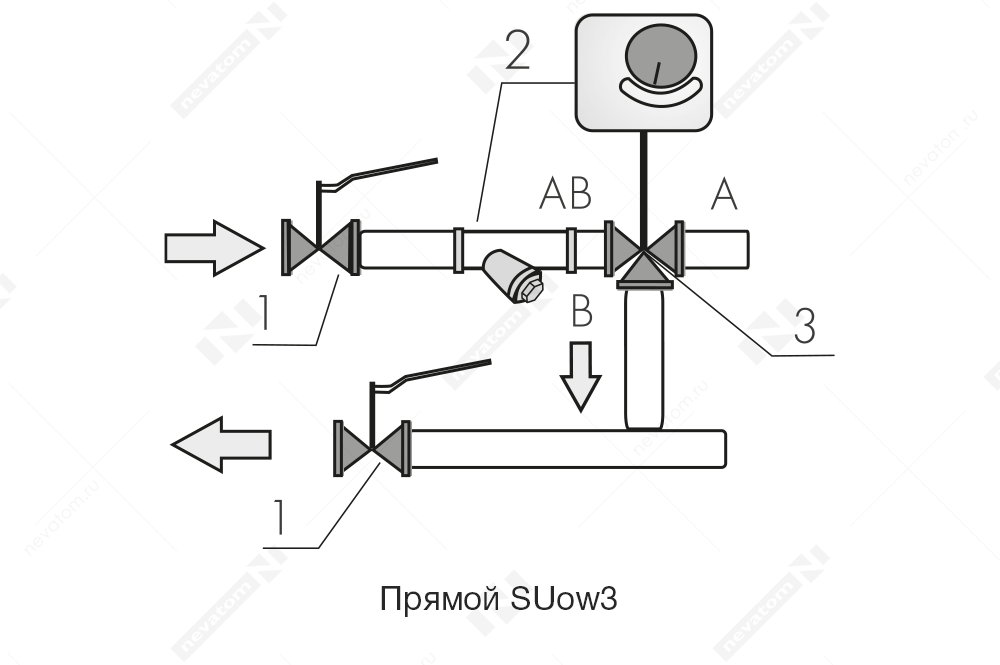

При прямой сборке насос и/или трехходовой клапан устанавливают на линии подачи в теплообменник.
При обратной сборке узла регулирования насос и/или трехходовой клапан устанавливают на выходе из теплообменника (максимальная температура теплоносителя не более 110 °С).
По умолчанию узлы регулирования нагревателя SUpvz3, SUnw3 собирают по обратному принципу сборки, а узлы регулирования охладителя SUow3 — по прямому принципу.

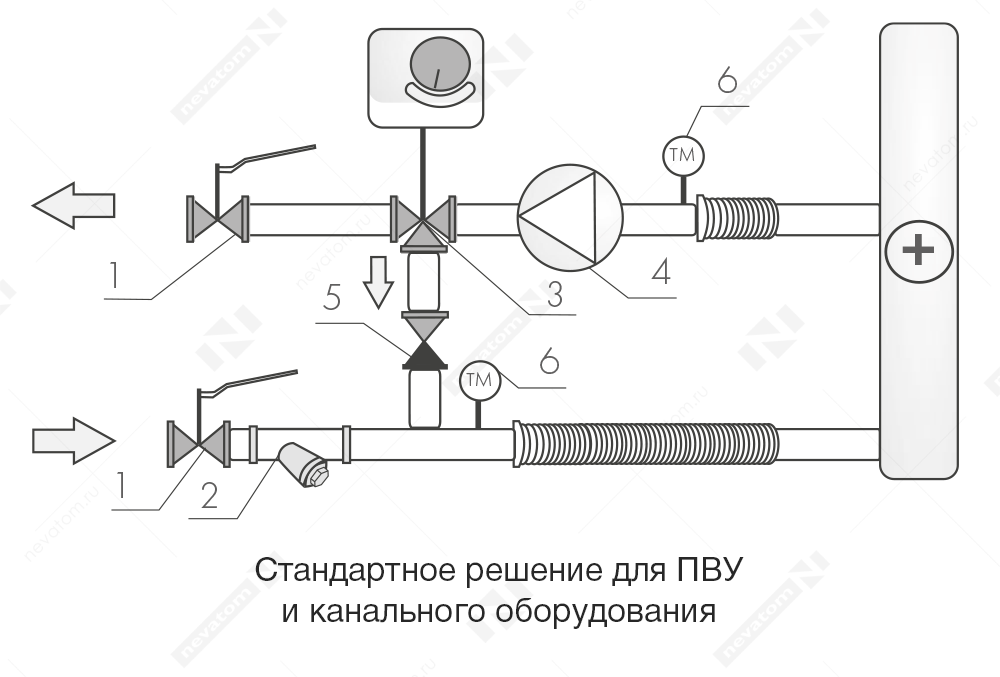

ВАРИАНТЫ ИСПОЛНЕНИЯ СМЕСИТЕЛЬНЫХ УЗЛОВ NEVATOM СЕРИИ SU3 *

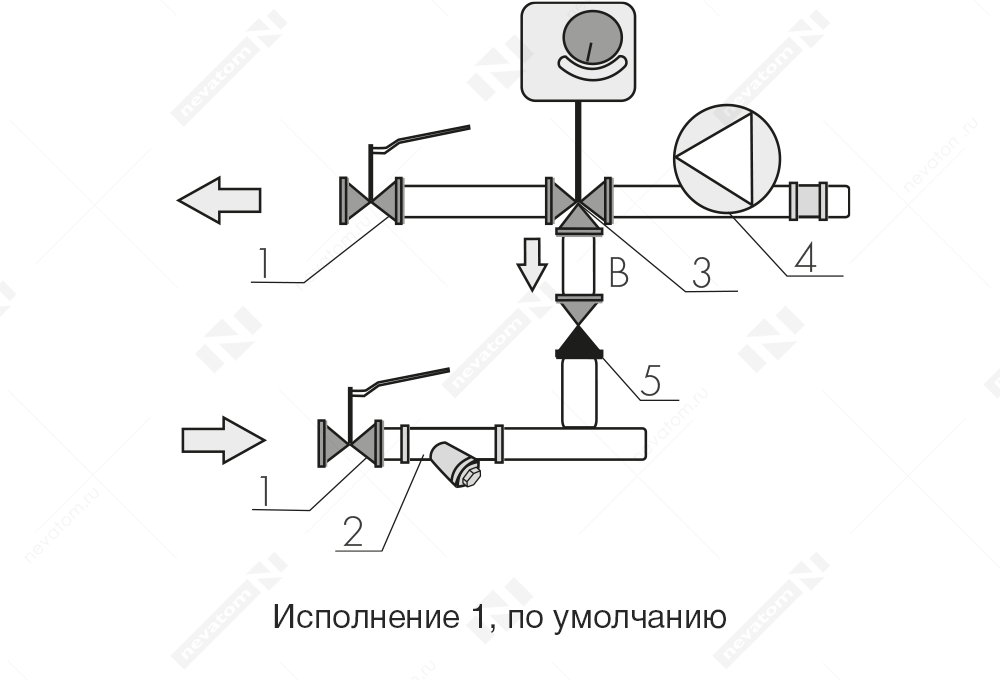

SU3_варианты исполнения_по умолчанию.png

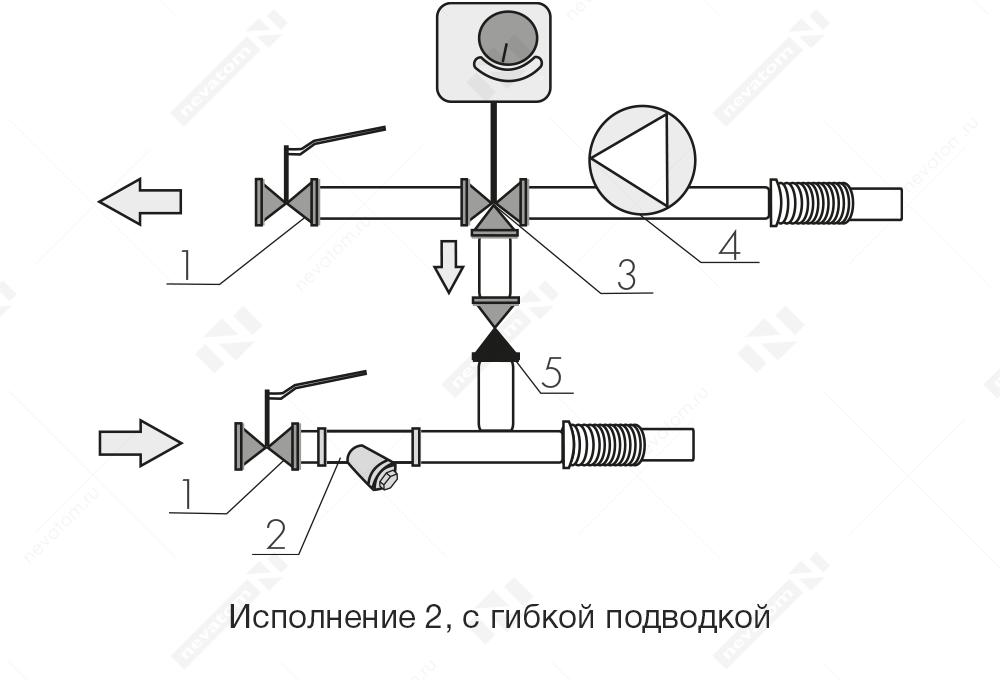

SU3_варианты исполнения_с гибкой подводкой.png

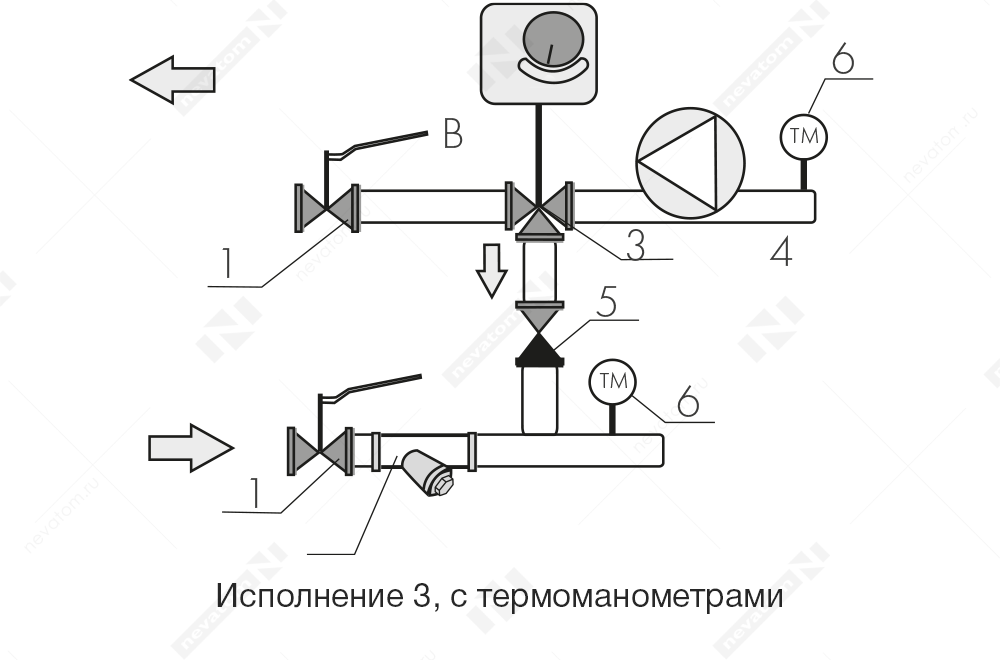

SU3_варианты исполнения_с термоманометрами.png

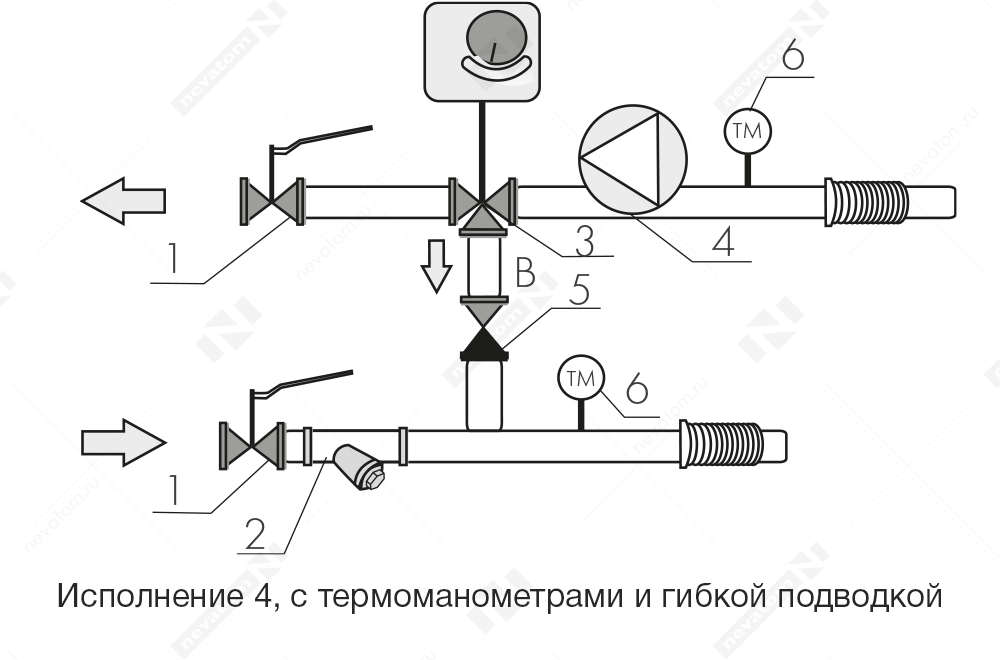

SU3_варианты исполнения_с термоманометрами и гибкой подводкой.png.png

ПОДБОР СМЕСИТЕЛЬНОГО УЗЛА

Чтобы подобрать узел для теплообменника, нужно выбрать регулирующий клапан по его основной характеристике и циркуляционный насос по производительности и напору.

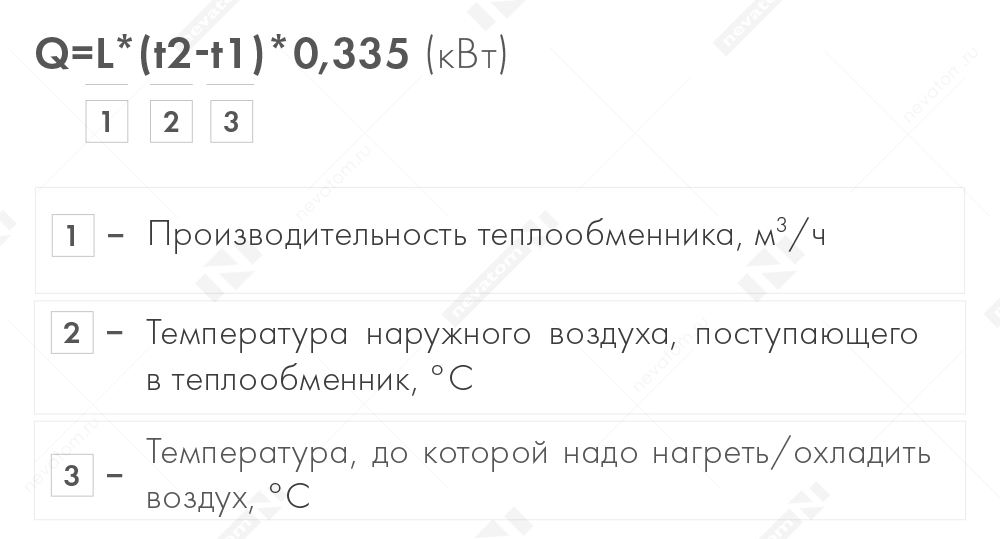

Если мощность воздухонагревателя неизвестна, то ее можно рассчитать по формуле:

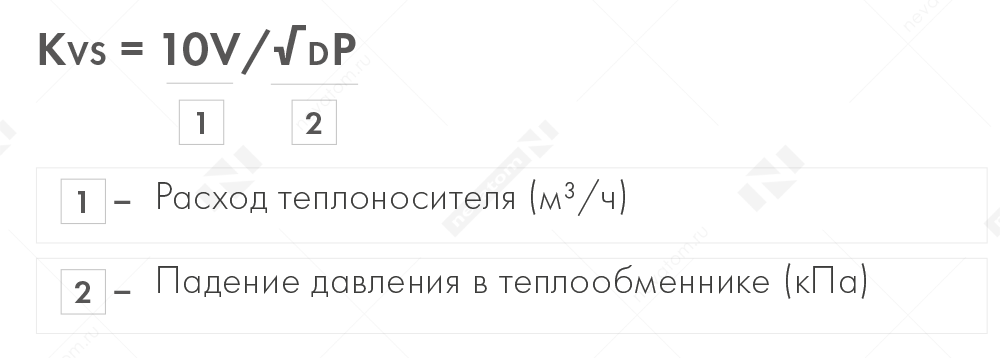

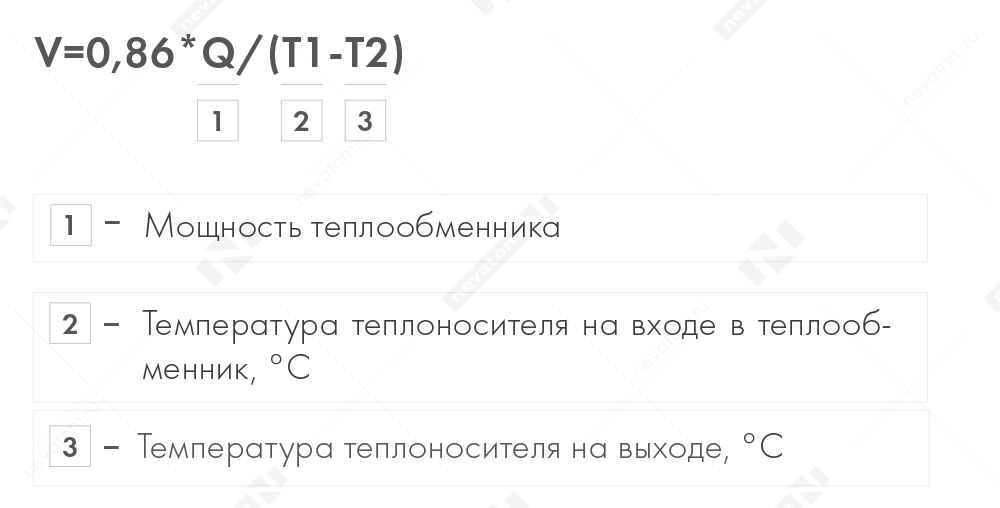

Рассчитываем расход теплоносителя в теплообменнике по формуле:

При подборе нужно учитывать, что переразмеренный регулирующий клапан с завышенным Kvs вместо выхода на устойчивое положение будет открываться и закрываться, проходя рабочую точку. Это снизит точность регулирования и увеличит износ привода и движущихся частей клапана. При заниженном размере клапана в момент максимальной нагрузки параметры воздуха не будут соответствовать расчетным.

УСТАНОВКА И НАЛАДКА СМЕСИТЕЛЬНЫХ УЗЛОВ

Все работы по монтажу, пусконаладке и вводу в эксплуатацию должны выполнять только аттестованные специалисты в соответствии с утвержденным проектом
Установка узла возможна внутри помещения с температурой воздуха не ниже 0 °С и не выше 40 °С
Необходимо самостоятельно выполнить теплоизоляцию узла регулирования охладителя, т.к. конденсирующаяся на холодных поверхностях влага может вывести из строя электрические компоненты узлов, находящиеся под напряжением
Необходимо установить воздухоотводчики
Необходимо предусмотреть достаточное пространство для обслуживания регулирующего клапана и электропривода, отстойника фильтра и шаровых кранов
Если узел присоединяют к теплообменнику при помощи гибких подводок, то смесительный узел закрепляют за трубы хомутами к стене или жесткой конструкции
Фильтр устанавливают отстойником вниз. Электропривод устанавливают на смонтированный узел. Он не должен быть направлен вниз
Необходимо исключить возможность передачи механических нагрузок от трубопроводов системы

ЭКСПЛУАТАЦИЯ СМЕСИТЕЛЬНЫХ УЗЛОВ

Необходимо выполнять осмотр узла регулирования не реже двух раз в год: в начале и в конце сезона. Периодически нужно очищать отстойник фильтра. Частоту чистки определяют условия эксплуатации. При чистке фильтра шаровые краны закрывают.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМЕСИТЕЛЬНЫХ УЗЛОВ

Максимальная температура теплоносителя 110 °С. По запросу может быть выполнен расчет на температуру теплоносителя до 150 °С
Температура воды в охладителе не должна быть ниже +2 °С, а при использовании водогликолевого раствора температура холодоносителя не должна быть ниже –9 °С
Рабочее давление находится в пределах 0...10 Бар
Регулируемая среда — вода, подготовленная для систем теплоснабжения, и водогликолевые растворы. Содержание гликоля в растворах для узлов регулирования не должно превышать 50%
Условный проход составляет 15...50 мм
Пропускная способность смесительных узлов в сборе: Kvs = 1,6...40 м³/ч

СОСТАВ УЗЛА РЕГУЛИРОВАНИЯ

РЕГУЛИРУЮЩИЙ КЛАПАН

Трехходовые поворотные клапаны предназначены для регулирования температуры теплоносителя в системах отопления, вентиляции и кондиционирования.

РЕГУЛИРУЮЩИЙ КЛАПАН NENUTEC

Клапан имеет резьбовое соединение и может быть использован в качестве смесительного или разделительного устройства
Корпус и золотник клапана изготовлены из латуни, а шток и втулка — из PPS-композита
Максимальное рабочее давление: 0,8 МПа
Максимальный перепад давления на клапане: 0,35 Па
Температура теплоносителя: от –5 до +120 °С

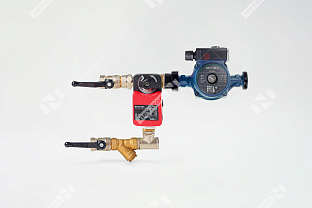

pr РЕГУЛИРУЮЩИЙ КЛАПАН РИДАН

Клапаны HRB-3R имеют резьбовое соединение и могут быть использованы в качестве смесительного или разделительного устройства
Монтаж возможен в любом положении
Корпус и регулирующая заслонка клапанов HRB-3R изготовлены из латуни
Максимальное рабочее давление: 1 МПа — для клапанов HRB-3R
Максимальный перепад давления на клапане: 0,1 МПа — для HRB-3R

ПРИВОД ДЛЯ ТРЕХХОДОВОГО КЛАПАНА

Привод предназначен для управления регулирующим поворотным клапаном.

NENUTEC NABM 1,2–05 LN

Управляющий сигнал: 0...10 V
Напряжение: 24 В
Мощность: 5 VA
Создаваемое усилие: 5 Нм
Степень защиты: IP 54

pr РИДАН СЕРИИ AMB162R

AMB162R — для клапанов с резьбовым соединением (HRB-3R)
Управляющий сигнал: аналоговый (0(2)-10 В)
Напряжение: 24 В (переменный/постоянный ток)
Мощность: 2.5VA – AMB162R
Время поворота на 90°: 60 с
Степень защиты: IP42

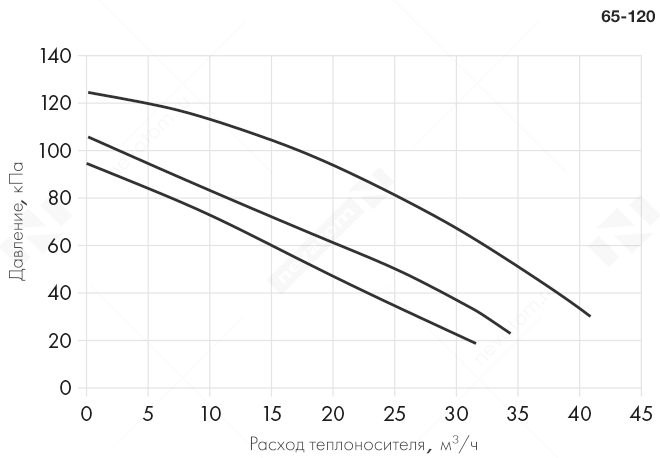

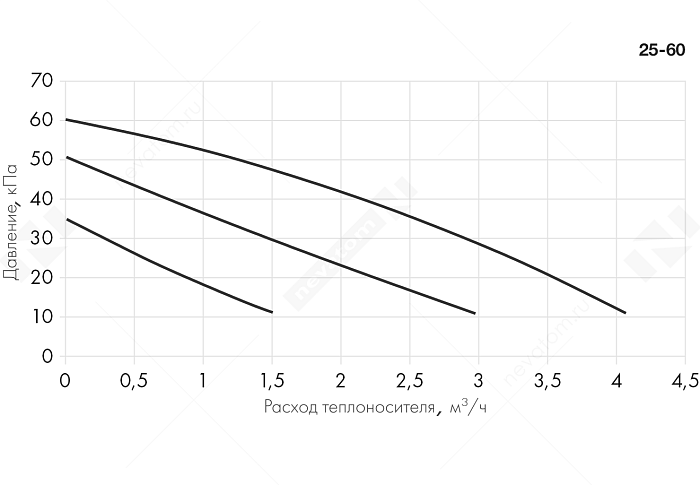

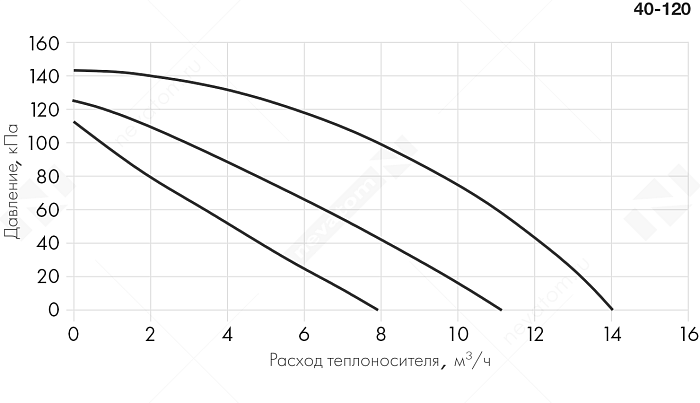

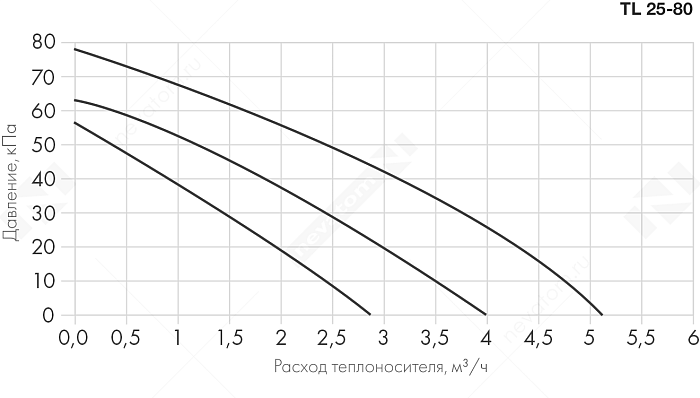

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ **

Перекачиваемая жидкость должна быть чистой, без твердых включений и минеральных масел, не вязкой и химически нейтральной. Не допускается работа насоса без воды.

Предназначены для принудительного движения теплоносителя через узел регулирования и нагреватель. Основной задачей является защита теплообменника от замерзания.

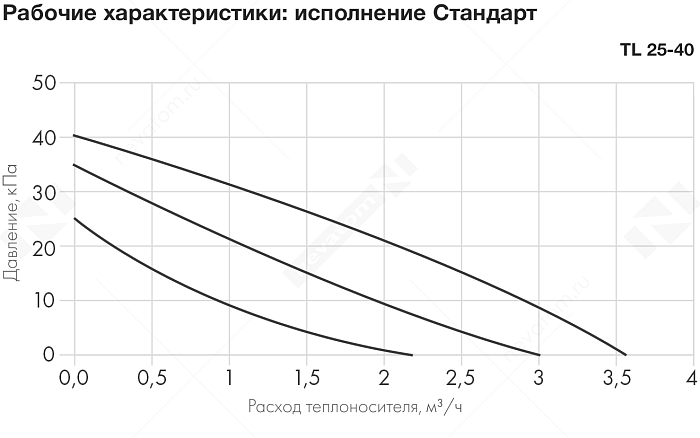

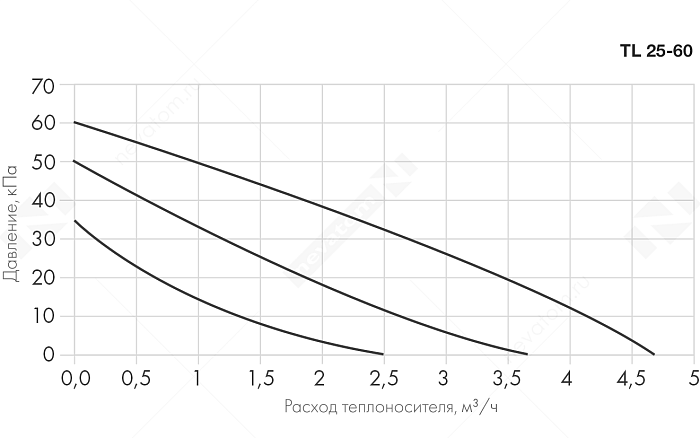

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ СТАНДАРТ

Обеспечивают циркуляцию горячей воды в отопительных системах индивидуального типа
Данный насос не предназначен для перекачивания вязких или агрессивных жидкостей, антифриза, кислот, щелочей и др.
Категорически запрещается использовать насос для питьевой воды или пищевых жидкостей
Во избежание вибраций трубопровода при перекачивании воды с температурой +110 °С сохраняйте динамическое давление после насоса на отметке не менее 9 м водяного столба (0,9 атм)

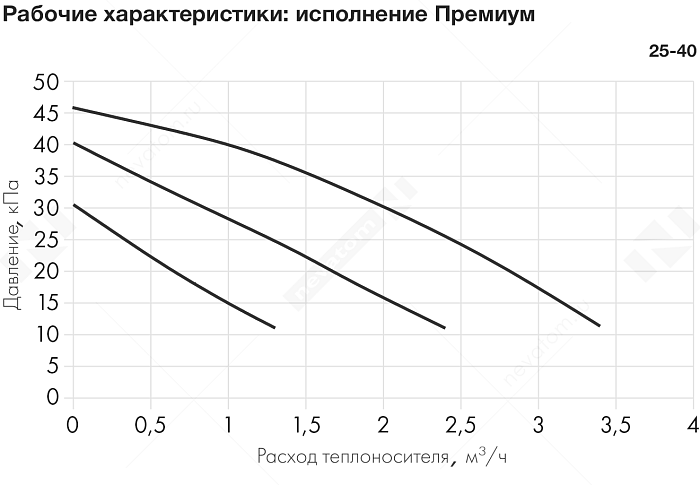

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ pr ПРЕМИУМ

Выполняют функцию принудительной циркуляции воды для систем отопления и кондиционирования
Максимальное объемное содержание гликоля в смеси не должно превышать 50%
Допустимый диапазон температуры воды: от +2 °С до +110 °С
Подшипники двигателя смазываются перекачиваемой жидкостью. Двухполюсной асинхронный электродвигатель насоса имеет встроенную защиту от перегрузки
Три скорости вращения двигателя

* Показан пример для узлов регулирования нагревателей
** Перекачиваемая жидкость должна быть чистой, без твердых включений и минеральных масел, не вязкой и химически нейтральной. Не допускается работа насоса без воды

Общая информация о группе товаров Автоматика

Системы автоматического регулирования и управления являются неотъемлемой частью любой системы вентиляции, в задачу которой входит обеспечение воздухообмена, а также создание и поддержание требуемого микроклимата в помещении. Подобное оборудование повсеместно применяется на объектах различного назначения, включая производственные цеха, склады, спортивные и торговые комплексы, офисные центры, места общественного отдыха.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

К приборам автоматики для вентиляционных систем относятся такие изделия как: датчики температуры и давления, регуляторы скорости и температуры, устройства управления (контроллеры), реле защиты, а также исполнительные механизмы с электрическим приводом. Приборы автоматики позволяют поддерживать работу оборудования не только в автоматическом режиме, но также в режиме дистанционного и ручного управления.
