МОНТАЖНЫЕ СТАКАНЫ ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Монтажные стаканы применяют для ускорения и упрощения монтажа вентилятора на кровле зданий. Монтажный стакан — это рама прямоугольного сечения с креплением для установки на несущей части кровли, внутри которой возможна установка воздушного клапана. В конструкции предусмотрен переходной фланец.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Монтажные стаканы изготавливают в следующих исполнениях по назначению и применяемым материалам:

Общепромышленное (проточная часть из оцинкованной стали)
Коррозионностойкое (проточная часть из нержавеющей стали)
Дымоудаления (проточная часть из оцинкованной стали и негорючего материала, обеспечивающего термоизоляцию)

После монтажа стаканов нужно заменить проушины, рым-болты или рымгайки на болты с шестигранной головкой или гайки с классом прочности не ниже 5.8.

Для исполнения по наклону*:

Стаканы SMK 031-071 изготавливают с регулируемым углом наклона в диапазоне 0—20 градусов
Стаканы SMK 080-125 изготавливают с фиксированным углом наклона**
Высота (Н) стакана, изготовленного в исполнении по наклону, может меняться в зависимости от угла наклона

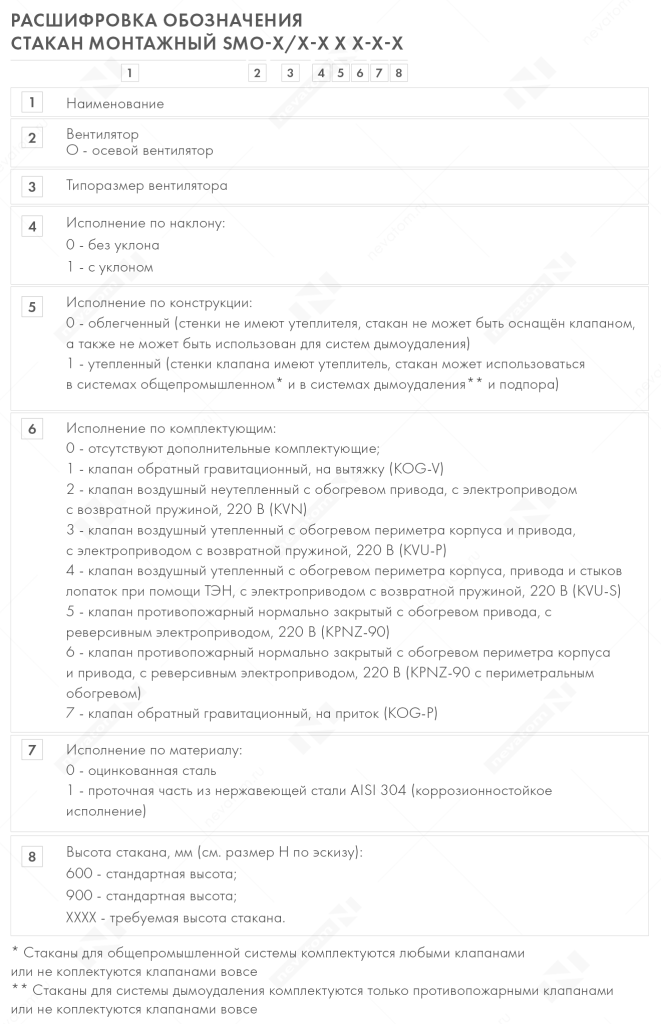

МОНТАЖНЫЙ СТАКАН ДЛЯ ОСЕВЫХ ВЕНТИЛЯТОРОВ

Монтажный стакан применяют для ускорения и упрощения монтажа вентилятора на кровле здания. Это прямоугольная рама с креплением для установки на несущей части кровли и с переходным фланцем. Внутри монтажного стакана возможна установка воздушного клапана.

Монтажный стакан изготавливают:

В общепромышленном исполнении (проточная часть из оцинкованной стали)
В коррозионностойком исполнении (проточная часть из нержавеющей стали)

Для исполнения по наклону*:

Стаканы SMO 040-063 изготавливают с регулируемым углом наклона в диапазоне 0-20 градусов
Стаканы SMO 071-125 изготавливают с фиксированным углом наклона**
Для стаканов, изготовленных в исполнении по наклону, высота может меняться в зависимости от угла наклона

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Необходимо заполнить опросный лист для просчета комплектации.

* Исполнения новых модернизированных стаканов с наклоном в процессе разработки
** Требуемый угол должен быть указан в номенклатуре

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией «Рассчитать нестандарт»

Характеристики

Товарная группа	Вентиляторы
Категория	Аксессуары к вентиляторам
Производитель	НЕВАТОМ
Страна производства	Россия
Материал проточной части	оцинкованная сталь
Исполнение	общего назначения
Материал корпуса	оцинкованная сталь

Документы

Опции

Поддоны для SMK

Полезная информация

Новинка: монтажные стаканы со встроенными клапанами

10.06.2021

Сокращаем время проектирования и монтажа.

Новости

Обзор товара

Общая информация о группе товаров Вентиляторы

НЕВАТОМ производит вентиляторы различных модификаций, которые используют как в простых вентиляционных системах, так и в более сложных системах кондиционирования. Вентиляторы обеспечивают механическую тягу в системах общеобменной, приточной и вытяжной вентиляции и кондиционирования.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

В НЕВАТОМ вентиляторы изготавливают из высококачественных материалов и комплектующих. Они обеспечивают надежную работу оборудования в течение длительного времени. Все оборудование проходит пооперационный контроль качества.

Вентиляторы устанавливают в прямоугольных или круглых каналах систем кондиционирования и вентиляции. Их используют в промышленных, жилых и общественных зданиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ

Все вентиляторы предназначены для удаления воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, а температура не выше температуры, указанной в технических характеристиках вентиляторов. В перемещаемых средах не должны присутствовать липкие вещества, абразивные и волокнистые материалы. Содержание пыли и других твердых примесей не должно быть более 0,1 г/м³.

РЕГУЛИРОВАНИЕ ОБОРОТОВ ДВИГАТЕЛЯ ВЕНТИЛЯТОРОВ

Производительность вентиляторов можно регулировать, изменяя скорость вращения двигателя. Число оборотов двигателя изменяют с помощью частотных преобразователей, симисторных регуляторов или ступенчатых трансформаторных регуляторов.
