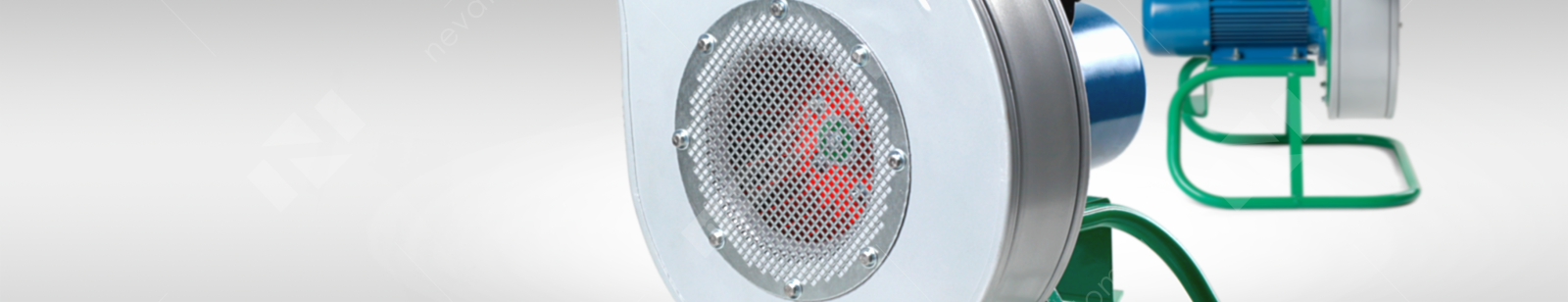

Батутный вентилятор высокого давления

от ₽ 33 960

К товарам

Описание

ПРИМЕНЕНИЕ

Батутные вентиляторы предназначены для накачивания воздушных конструкций и поддержания их формы.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

ПРИЕМУЩЕСТВА И КОНСТРУКЦИЯ

Конструкция рабочего колеса обеспечивает подачу воздуха в больших объемах при малых габаритах изделия
Раму батутного вентилятора изготавливают из профилированной трубы, что снижает вес вентилятора и позволяет легко переносить его с места на место
Батутный вентилятор выпускают сразу с защитной решеткой. Она не позволяет мелкому мусору попасть в рабочее колесо

Подбор товаров

Показаны 1 – 1 из 1 объекта, соответствующих запросу:

Сортировать по:

Срок готовности заказных изделий: от 30 дней

Ближайшая отгрузка: 23.12.2024

Конфигурировать оборудование

Создать заявку на расчет нестандартного оборудования

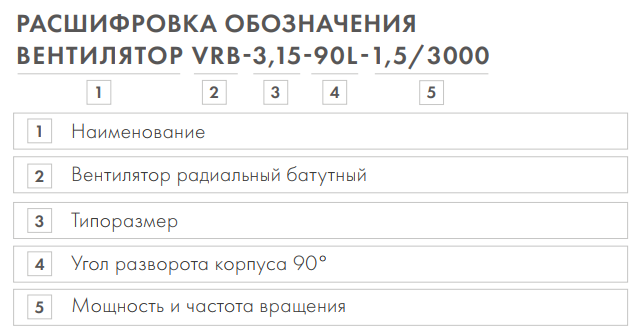

Вентилятор VRB-3,15-90L-1,5/3000

Арт. 00-00057167

₽ 33 960

Показывать объектов на странице

Страница

из 1

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Вентиляторы
Категория	Радиальные вентиляторы
Гарантия	18 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	общего назначения
Климатическое исполнение по ГОСТ 15150	У
Категория размещения по ГОСТ 15150	2
Тип двигателя	асинхронный (ГОСТ 31606-2012)
Класс защиты IP	IP54

Документы

Техническая документация
Каталог "Радиальные вентиляторы"
10.83 Mb (pdf)
BIM-модель "Вентилятор VRB"
1.41 Mb (rfa)

Полезная информация

Общая информация о категории Радиальные вентиляторы

Радиальные вентиляторы служат для механического побуждения тяги в системах общеобменной приточной и вытяжной вентиляции, в системах кондиционирования по СП 60.13330.2016, в системах аварийной противодымной вентиляции, а также для работы в агрессивных и взрывоопасных средах.

Вентиляторы предназначены для эксплуатации в умеренном (У) или умеренно-холодном (УХЛ) климатах. Температура окружающей среды для умеренного климата ограничена в пределах от –45 °С до +40 °С, а для умеренно-холодного климата – в пределах от –60 °С до +40 °С.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

Вентиляторы серий VR относят ко 2-й категории размещения по ГОСТ 15150, то есть эксплуатировать их следует под навесом. При наличии защиты двигателя от дождя и снега допустимо применение вентиляторов в умеренном климате по 1-й категории размещения, то есть под открытым небом.

Вентиляторы серий VKRS, VKRF относят к 1-й категории размещения по ГОСТ 15150.

В зависимости от величины полного давления, которое вентиляторы создают при перемещении воздуха, различают вентиляторы:

Низкого давления – до 1000 Па (VR-86-77, VKRS, VKRF)
Среднего давления – от 1000 Па до 3000 Па (VR-280-46)

В зависимости от конструкции корпуса и размещения рабочего колеса различают вентиляторы:

Радиальные в спиральном корпусе (VR-86-77, VR-280-46)
Крышные (VKRS, VKRF)

НЕВАТОМ изготавливает вентиляторы VR в конструктивном исполнении 1: рабочее колесо закреплено непосредственно на валу электродвигателя.

По направлению вращения рабочего колеса вентиляторы VR выпускают левого и правого исполнения. Направление вращения рабочего колеса вентиляторов определяют со стороны всасывающего патрубка. Если рабочее колесо вращается по часовой стрелке – вентилятор правого вращения, против часовой стрелки – левого.

По допустимому значению дисбаланса и уровню вибрации радиальные вентиляторы относят к категориям BV-2 и ВV-3. В связи с тем, что НЕВАТОМ применяет современные балансировочные станки, рабочие колеса вентиляторов обеспечивают динамическую балансировку по классу точности G 6,3 ГОСТ ИСО 1940-1-2007.

Вибрацию вентиляторов контролируют в процессе изготовления и при приемо-сдаточных испытаниях. В соответствии с требованиями ГОСТ 31350-2007 допустимые предельные значения вибрации:

При испытаниях в заводских условиях: 2,8 – 3,5 мм/с (BV-3) и 3,5 – 5,6 мм/с (BV-2)
При запуске в эксплуатацию на месте эксплуатации: 4,5 – 6,3 мм/с (BV-3) и 5,6 – 9 мм/с (BV-2)
В состоянии «Предупреждение»: 7,1 – 11,8 мм/с (BV-3) и 9 – 14 мм/с (BV-2)

Среднее квадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.

В комплект поставки входит:

Вентилятор
Паспорт по ГОСТ 2.601

Гарантийный срок – 18 месяцев.

ИСПОЛНЕНИЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ ПО НАЗНАЧЕНИЮ И МАТЕРИАЛАМ

В зависимости от состава перемещаемой среды и условий эксплуатации вентиляторы подразделяются на:

Общепромышленные
Коррозионностойкие
Теплостойкие
Взрывозащищенные
Дымоудаления

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

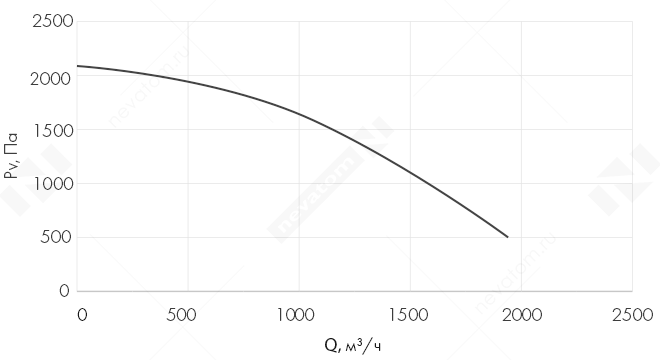

В каталоге аэродинамические характеристики вентиляторов приводятся в виде зависимости полного давления Рv от производительности Q при постоянной асинхронной частоте вращения электродвигателя n. Все характеристики приведены к нормальным атмосферным условиям:
ρ = 1,2 кг/м³ – плотность воздуха
t = 20 °С – температура воздуха на входе в вентилятор
В = 760 мм рт. ст. = 101,3 кПа – атмосферное давление
φ = 50 % – относительная влажность воздуха

Аэродинамические характеристики получены при испытаниях вентиляторов VR на испытательном стенде типа С по ГОСТ 10921-2017, для вентиляторов VKRS и VKRF – на испытательном стенде типа A.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Радиальные вентиляторы серий VR-86-77, VR-280-46 состоят из следующих основных элементов:

2_С_ВР_86-77_VR-86-77_ВР 280-46_VR-280-46 (1).png

Спиральный корпус вентилятора выполнен из стали. Боковые стенки корпуса изготавливают на оборудовании с ЧПУ, что обеспечивает точность положения впускного отверстия и отверстий для сборки и монтажа.

Боковые стенки и образующую корпуса соединяют с помощью «питтсбургского фальца». Он обеспечивает герметичные, прочные швы и дополнительную жесткость корпуса.

В вентиляторах серии VR-86-77 входной конфузор обеспечивает перекрытие с покрывным конусом рабочего колеса в осевом направлении и небольшой радиальный зазор. Входной конфузор и его взаимное положение с рабочим колесом существенно влияют на КПД вентиляторов VR-86-77 и создаваемый ими шум.

Рабочее колесо вентиляторов серии VR-86-77 имеет загнутые назад лопатки. Его собирают при помощи сварки на роботизированном сварочном комплексе. Материал колес – углеродистая или нержавеющая сталь с полимерным покрытием. Эти рабочие колеса характеризуются высоким КПД.

Рабочие колеса вентиляторов серии VR-280-46 имеют загнутые вперед лопатки. С типоразмера №2,0 по типоразмер №4,0 их изготавливают при помощи закатки установочных усов без применения сварки.

Материал колес

Оцинкованная, углеродистая или нержавеющая сталь в исполнении У

В вентиляторах №5,0, №6,3 и №8,0 рабочее колесо изготавливают при помощи сварки на роботизированном сварочном комплексе. Материал колес — углеродистая или нержавеющая сталь с полимерным покрытием.

Опорная рама вентилятора с непосредственным приводом состоит из площадки под электродвигатель, которая закреплена между двумя вертикальными стойками, установленными на сварное основание. Рама имеет опорный диск для крепления к ней спирального корпуса.

В радиальных вентиляторах применяются трехфазные (380 В/50 Гц) асинхронные двигатели с короткозамкнутым ротором серии АИР и их аналоги.

Класс защиты электродвигателей IP54 по ГОСТ IEC 60034-1-2014 в пыле- и брызгозащищенном исполнении:

Класс изоляции – F
Климатическое исполнение – У или УХЛ, 1 или 2 категории размещения по ГОСТ 15150
Средняя наработка на отказ не менее 20 000 ч

По допустимому значению дисбаланса и уровню вибрации радиальные вентиляторы относятся к категории BV-2 и ВV-3. Применение современных балансировочных станков обеспечивает динамическую балансировку рабочих колес вентиляторов по классу точности G 6,3 по ГОСТ ИСО 1940-1-2007.

Вибрация вентиляторов контролируется в процессе изготовления и при приемо-сдаточных испытаниях. В соответствии с требованиями ГОСТ 31350-2007 допустимые предельные значения вибрации (не более):

При испытаниях в заводских условиях: 2,8 – 3,5 мм/с (BV-3) и 3,5 – 5,6 мм/с (BV-2)
При запуске в эксплуатацию на месте эксплуатации: 4,5 – 6,3 мм/с (BV-3) и 5,6 – 9 мм/с (BV-2)
В состоянии «Предупреждение» 7,1 – 11,8 мм/с (BV-3) и 9 – 14 мм/с (BV-2)

Среднее квадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.

СХЕМА МОНТАЖА РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Монтаж радиальных вентиляторов рекомендуют выполнять с использованием дополнительных комплектующих. На схеме указаны дополнительные опции.

ГИБКИЕ ВСТАВКИ ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Снижают передачу механических вибраций от вентилятора к воздуховодам.

Для умеренного климата — два оцинкованных фланца, соединенных между собой гибким элементом
Для умеренно-холодного климата — два стальных фланца, соединенных между собой гибким элементом

ЗАЩИТНАЯ РЕШЕТКА ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Защитная решетка — это сетка, которая исключает доступ к внутренним элементам вентилятора и препятствует попаданию посторонних предметов.

Для умеренного климата — решетку делают из оцинкованного металла
Для умеренно-холодного климата — решетку делают из стали

ЗАЩИТНЫЙ КОЗЫРЕК ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Предназначен для защиты от атмосферных осадков при уличном размещении. Тип козырька определяют в зависимости от угла поворота вентилятора.

ВИБРОИЗОЛЯТОРЫ ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Предназначены для работы в качестве основных упругих связей между колеблющимися и неподвижными частями.

МОНТАЖНАЯ РАМА ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Предназначена для установки вентилятора в горизонтальном положении на ровное основание. Позволяет установить между рамой и вентилятором виброизоляторы. Раму соединяют с основанием и вентилятором болтовыми креплениями. Монтажную раму изготавливают из углеродистой стали сварочным соединением и покрывают полимерным покрытием.

ЗАЩИТНЫЙ КОЖУХ ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Нужен для защиты электродвигателя от попадания атмосферных осадков. Его обязательно устанавливают для вентиляторов, работающих на открытом воздухе.

ОБЩИЕ РЕКОМЕНДАЦИИ ПО МОНТАЖУ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Для нормальной работы вентиляторов при монтаже нужно соблюдать следующие указания и рекомендации:

При отсутствии воздуховода, присоединенного к всасывающему патрубку, входное отверстие должно быть закрыто защитной решеткой
Чтобы всасывающий и нагнетательный фланец не сломались, обязательно нужно соединять воздуховод и вентилятор посредством гибкой вставки
Чтобы стабилизировать воздушный поток, участок воздуховода, непосредственно примыкающий к вентилятору, нужно оставлять прямым на длине не менее 2 диаметров воздуховода. Прямой участок воздуховода позволяет снизить турбулентность и связанные с ней шум и вибрацию
Для вентиляторов с высокими скоростями вращения рабочего колеса рекомендуют применять резинометаллические виброизоляторы
На нагнетательной стороне вентилятора должны быть предусмотрены расширительные патрубки с углом не более 30°, а на всасывающей — не более 60°. Это правило является общим для всего вентиляционного контура системы. Резкое изменение сечения каналов, как правило, приводит к появлению эффекта «гула»

Общая информация о группе товаров Вентиляторы

НЕВАТОМ производит вентиляторы различных модификаций, которые используют как в простых вентиляционных системах, так и в более сложных системах кондиционирования. Вентиляторы обеспечивают механическую тягу в системах общеобменной, приточной и вытяжной вентиляции и кондиционирования.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

В НЕВАТОМ вентиляторы изготавливают из высококачественных материалов и комплектующих. Они обеспечивают надежную работу оборудования в течение длительного времени. Все оборудование проходит пооперационный контроль качества.

Вентиляторы устанавливают в прямоугольных или круглых каналах систем кондиционирования и вентиляции. Их используют в промышленных, жилых и общественных зданиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ

Все вентиляторы предназначены для удаления воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, а температура не выше температуры, указанной в технических характеристиках вентиляторов. В перемещаемых средах не должны присутствовать липкие вещества, абразивные и волокнистые материалы. Содержание пыли и других твердых примесей не должно быть более 0,1 г/м³.

Вентилятор не требует обслуживания в процессе работы при соблюдении потребителем правил эксплуатации.

РЕГУЛИРОВАНИЕ ОБОРОТОВ ДВИГАТЕЛЯ ВЕНТИЛЯТОРОВ

Производительность вентиляторов можно регулировать, изменяя скорость вращения двигателя. Число оборотов двигателя изменяют с помощью частотных преобразователей, симисторных регуляторов или ступенчатых трансформаторных регуляторов.
