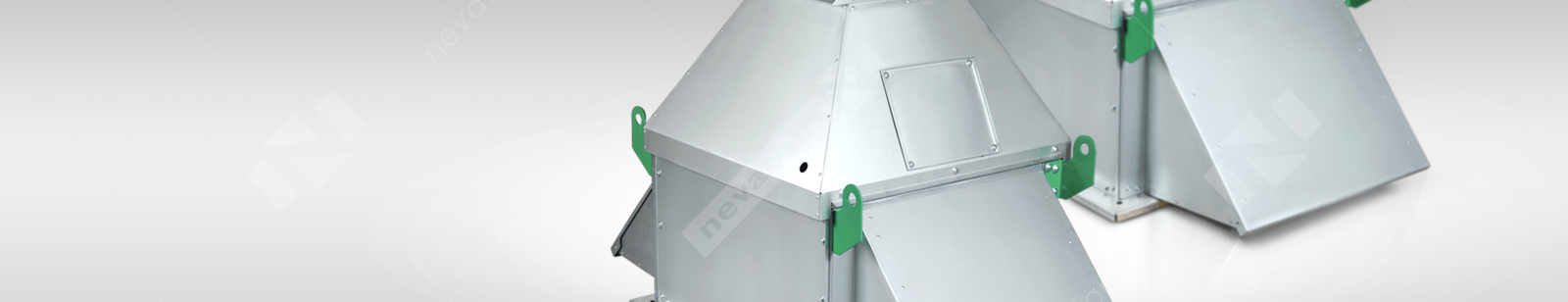

Крышные вентиляторы дымоудаления ВКРФ (VKRF) с выбросом вверх

от ₽ 32 560

К товарам

Описание

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

ОБЩАЯ ИНФОРМАЦИЯ

Загнутые назад лопатки, количество лопаток – 12
Выход потока воздуха вверх
Корпус из оцинкованной, хладостойкой, углеродистой или нержавеющей стали в зависимости от исполнения
Исполнения: общепромышленное, противодымное (DU400, DU600), коррозионностойкое (К), теплостойкое (G), теплостойкое коррозионностойкое (KG)
Защищен от атмосферных осадков
Вентиляторы изготавливают по ТУ 28.25.20-018-58769768-2021

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Для общепромышленных и коррозионностойких исполнений температура перемещаемой среды не должна превышать +80 °С. Для теплостойких и теплостойких коррозионностойких исполнений температура перемещаемой среды не должна превышать +191 °С
Под заказ доступно изготовление вентиляторов для условий умеренно-холодного климата (УХЛ). Они созданы для районов, где температура окружающей среды достигает –60 °С. Вентиляторы в исполнении DU600 изготавливают только для умеренного климата (У)

НАЗНАЧЕНИЕ РАДИАЛЬНОГО КРЫШНОГО ВЕНТИЛЯТОРА ДЫМОУДАЛЕНИЯ VKRF DU

Радиальные крышные вентиляторы дымоудаления нужны для отвода тепла и одновременного удаления возникающих при пожаре газов. Исполнение DU400 может выдержать воздействие температур до 400 °С в течение 120 минут, а исполнение DU600 — до 600 °С в течение 90 минут. При этом агрессивность газов по отношению к углеродистым сталям обыкновенного качества не должна превышать агрессивность воздуха, не содержащего пыли и других твердых примесей в количестве более 0,1 г/м³, а также липких веществ и волокнистых материалов.

Допустимо совмещать работу вентилятора в режимах дымоудаления систем вытяжной противодымной вентиляции и вытяжного вентилятора общеобменных систем вентиляции (режим ДУВ).

Возможно изготовление изделий с требуемыми характеристиками по индивидуальному заказу. Для просчета нужной комплектации заполните форму заявки на расчет нестандартного оборудования.

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Вентиляторы
Категория	Крышные вентиляторы
Гарантия	18 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	дымоудаления 400, дымоудаления 600, коррозионностойкое, общего назначения
Направление выброса воздуха	вверх
Материал рабочего колеса	нержавеющая сталь, окрашенная углеродистая сталь, углеродистая сталь
Материал корпуса	окрашенная углеродистая сталь, оцинкованная сталь
Климатическое исполнение по ГОСТ 15150	У
Категория размещения по ГОСТ 15150	1
Положение монтажа	вертикальное
Тип двигателя	асинхронный (ГОСТ 31606-2012)
Класс защиты IP	IP54

Документы

Техническая документация
Каталог "Радиальные вентиляторы"
10.83 Mb (pdf)
BIM-модель "Вентилятор VKRF"
3.66 Mb (rfa)
BIM-модель "VKRF-DU400-(DU600)"
0 B (ru)
Сертификат соответствия "Вентиляторы промышленные"
975.53 Kb (pdf)
Сертификат соответствия "Вентиляторы радиальные ДУ"
801.16 Kb (pdf)
Декларация соответствия "Вентиляторы крышные радиальные дымоудаления VKRS и VKRF"
976.58 Kb (pdf)
Руководство по эксплуатации "VKRF DU"
1.17 Mb (pdf)

Опции

Полезная информация

Крышные вентиляторы VKR: исполнения и конструкция

16.10.2020

Компания НЕВАТОМ производит крышные вентиляторы VKR для жилых, общественных и производственных зданий. VKR выпускаются для вытяжной вентиляции и монтируются на крышах плоского и косого типа.

Обзор товара

Общая информация о категории Крышные вентиляторы

КРЫШНЫЕ РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ

ОБЩИЕ СВЕДЕНИЯ

Крышные радиальные вентиляторы (VKR) используют для перемещения воздуха в системах вытяжной вентиляции по СП 60.13330.2020 в зависимости от исполнения и условий эксплуатации.
Их выпускают по ТУ 28.25.20-018-58769768-2021.

Вентиляторы устанавливают на кровлях зданий по 1-й категории размещения в условиях умеренного (У) или умеренно–холодного климата (УХЛ) по ГОСТ 15150 в зависимости от климатического исполнения. По величине полного давления крышные вентиляторы относят к низкому давлению (до 1000 Па).

Вентилятор VKR экономит полезную площадь, а также имеет высокую производительность. Его можно использовать как с системой воздуховодов, так и без нее. Для вентиляторов VKR характерен легкий надежный корпус и низкий уровень шума. Гарантийный срок на оборудование – 18 месяцев.

В зависимости от состава перемещаемой среды и условий эксплуатации вентиляторы подразделяют на:

Обычные или общепромышленные
Коррозионностойкие
Теплостойкие для газов с температурой до 191 °С
Вентиляторы дымоудаления для систем аварийной противодымной вентиляции

Крышные радиальные вентиляторы осуществляют выброс воздуха вверх (VKRF) или в стороны (VKRS). Электродвигатели вентиляторов VKRF и VKRS защищены от попадания дождя и снега защитным кожухом.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ КРЫШНЫХ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

Радиальные вентиляторы состоят из следующих компонентов:
1 – электродвигатель, 2 – рабочее колесо, 3 – корпус, 4 – конфузор, 5 – решетки (VKRS) или 6 – карманы (VKRF)

ОБОЗНАЧЕНИЕ КРЫШНЫХ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ

КОМПЛЕКТНОСТЬ ПОСТАВКИ

По умолчанию в комплект вентилятора входит:

Вентилятор
Паспорт по ГОСТ 2.601

По желанию заказчика вентилятор может дополнительно комплектоваться следующими опциями:

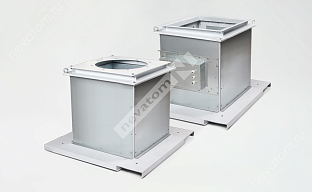

Монтажный стакан
Воздушный клапан
Щит управления
Поддон

Общая информация о группе товаров Вентиляторы

НЕВАТОМ производит вентиляторы различных модификаций, которые используют как в простых вентиляционных системах, так и в более сложных системах кондиционирования. Вентиляторы обеспечивают механическую тягу в системах общеобменной, приточной и вытяжной вентиляции и кондиционирования.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

В НЕВАТОМ вентиляторы изготавливают из высококачественных материалов и комплектующих. Они обеспечивают надежную работу оборудования в течение длительного времени. Все оборудование проходит пооперационный контроль качества.

Вентиляторы устанавливают в прямоугольных или круглых каналах систем кондиционирования и вентиляции. Их используют в промышленных, жилых и общественных зданиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРОВ

Все вентиляторы предназначены для удаления воздуха и других невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, а температура не выше температуры, указанной в технических характеристиках вентиляторов. В перемещаемых средах не должны присутствовать липкие вещества, абразивные и волокнистые материалы. Содержание пыли и других твердых примесей не должно быть более 0,1 г/м³.

Вентилятор не требует обслуживания в процессе работы при соблюдении потребителем правил эксплуатации.

РЕГУЛИРОВАНИЕ ОБОРОТОВ ДВИГАТЕЛЯ ВЕНТИЛЯТОРОВ

Производительность вентиляторов можно регулировать, изменяя скорость вращения двигателя. Число оборотов двигателя изменяют с помощью частотных преобразователей, симисторных регуляторов или ступенчатых трансформаторных регуляторов.
