Промышленные воздушные завесы PVZ

от ₽ 86 226

К товарам

Описание

ОБЩИЕ СВЕДЕНИЯ

Основная задача промышленных воздушных завес – предотвращение попадания холодного воздуха в отапливаемые помещения через открытые проемы.

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

При отключенных воздухонагревателях завеса может быть использована в летнее время для защиты помещений от проникновения внутрь теплого воздуха, пыли, дыма, насекомых и т. п. Воздушную завесу эксплуатируют в периодическом и продолжительном режиме.

Требования к воздуху помещения, в котором эксплуатируют завесу:

Содержание пыли и других твердых примесей не более 100 мг/м³
Температура в помещении от 0 °С до +40 °С
В воздухе не допускается присутствие веществ, агрессивных по отношению к углеродистым сталям, алюминию и меди (кислоты, щелочи), липких либо волокнистых веществ (смолы, технические или естественные волокна и пр.)
Относительная влажность при температуре +25 °С не превышает 80%

ПРИНЦИП РАБОТЫ

Воздушную завесу устанавливают в помещении над дверным проемом или по бокам от него. Конструкция завесы состоит из нагнетающего блока и щелевых секций, суммарная длина которых зависит от высоты/ширины проема. Вентилятор нагнетает воздух в канал, образуемый коробом завесы. В зависимости от комплектации воздушный поток может нагреваться, проходя через электрический или водяной воздухонагреватель. Выход воздуха происходит через щели в виде направленной струи. По умолчанию в стандартной комплектации щели расположены на меньшей стороне.

Завесы изготавливают по ТУ 28.25.20-016-58769768-2020.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ:

ЕАЭС N RU Д-RU.HB27.B.11877/20, выдана 26.06.2020 г. по 25.06.2025 г.

Гарантийный срок эксплуатации: 18 месяцев.

КОНСТРУКЦИЯ

В состав изделия входят:

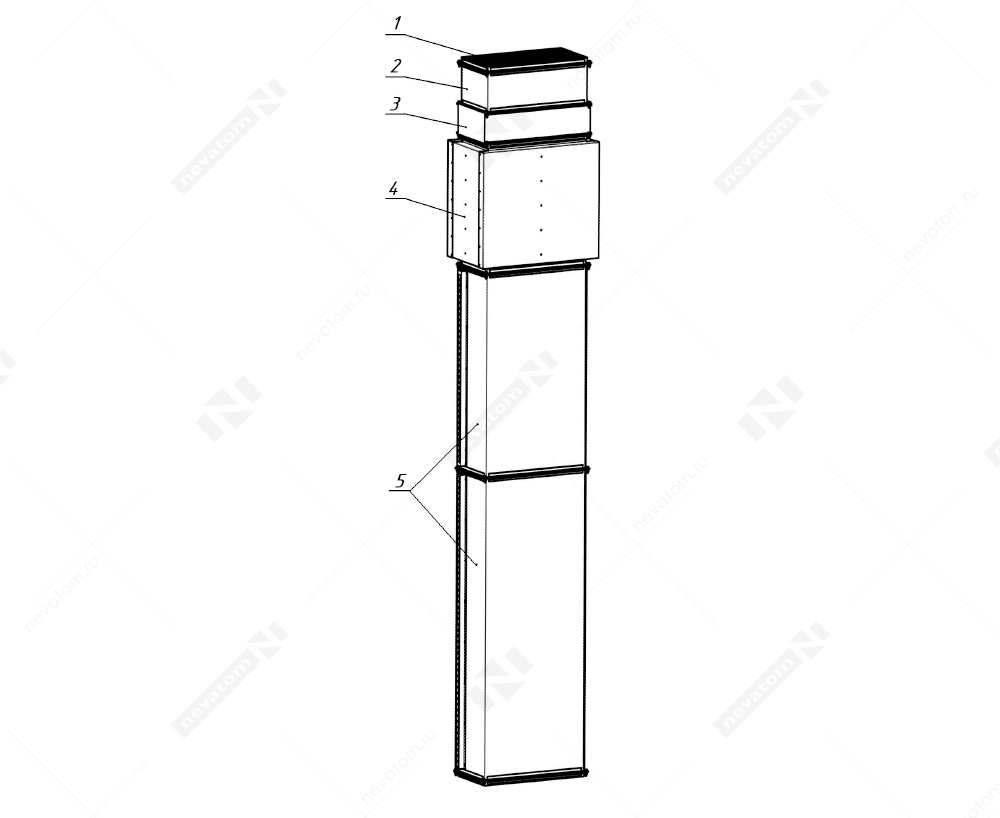

17_ОЧ_промышленные воздушные завесы_1.png

1 – Входная решетка для забора воздуха из помещения
2 – Секция фильтрации, которую используют вместе с фильтрующей вставкой для очистки воздуха (класс очистки G4)
3 – Воздухонагреватель нагревает воздух до нужной температуры:

В водяном нагревателе в качестве теплоносителя используют воду. Подходит только для помещений, где температура не опускается ниже 0 °С
В электрическом нагревателе температура воздуха на выходе из воздухонагревателя не должна превышать 40 °С. Скорость потока воздуха через него не должна падать ниже 1,5 м/с

4 – Вентилятор забирает воздух из помещения и направляет обратно в помещение, пропуская его через теплообменник
5 – Щелевые секции подают воздух в помещение

ПОДБОР ВОЗДУШНОЙ ЗАВЕСЫ

Подбор воздушной завесы происходит по следующим параметрам:

Длина/ширина щелевых секций воздушной завесы должна быть равна или превышать ширину дверного проема, чтобы препятствовать проникновению холодного воздуха. Полезная длина воздушных завес — от 2 до 5 м. Если сторона проема, на которой устанавливают завесу, больше 5 метров, то следует устанавливать несколько агрегатов вплотную друг к другу
Производительность воздуха — количество воздуха, проходящего через завесу
Источник тепла — завесы могут быть с электрическим, с водяным нагревателем и без источника тепла
Тепловая мощность — это количество тепла в кВт, которое должна выдавать завеса
Управление завесой может осуществляться в ручном или автоматическом режиме. Нужно указать дополнительное оборудование для управления завесой, которое будет включено в заказ

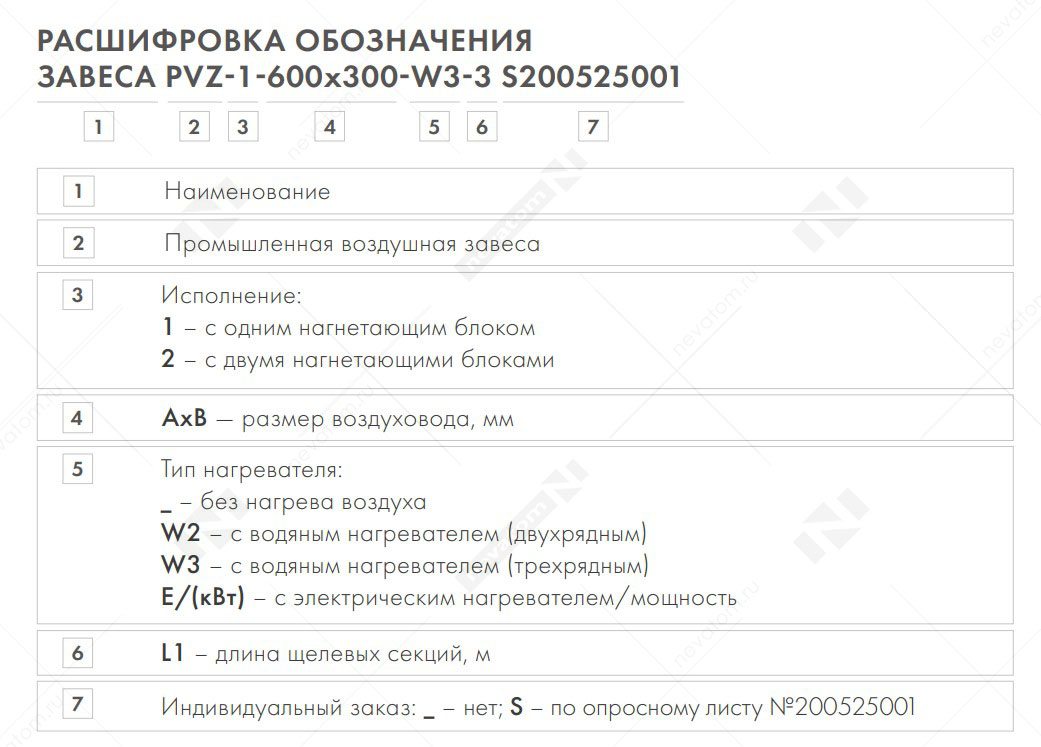

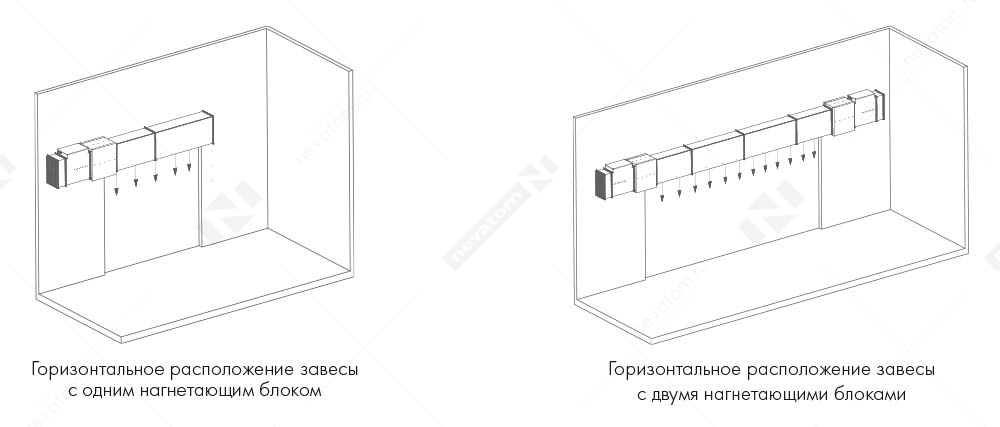

Монтажное исполнение — завесы могут располагаться горизонтально или вертикально

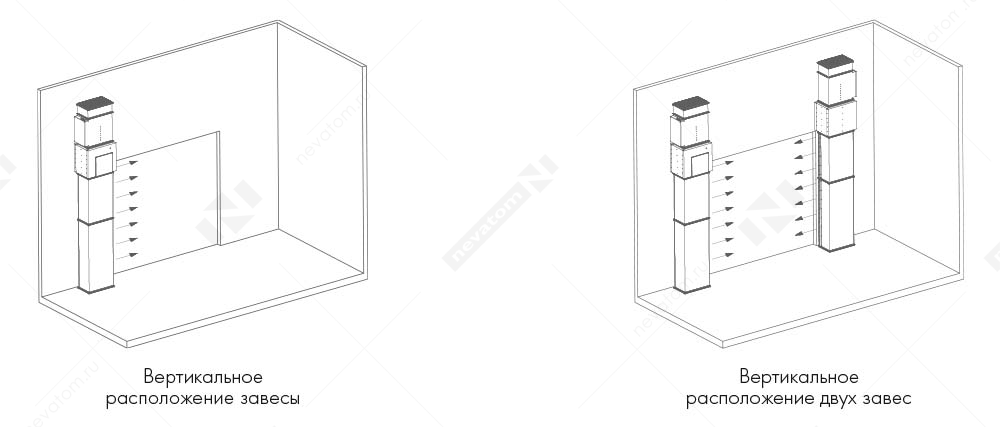

20_СМ_Вертикальное расположение воздушной завесы.png

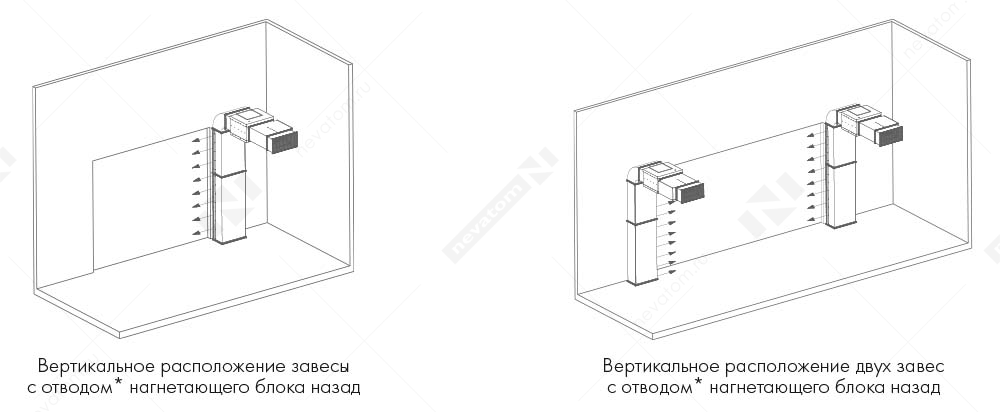

21_СМ_Вертикальное расположение завесы с отводом нагнетающего блока назад_.png

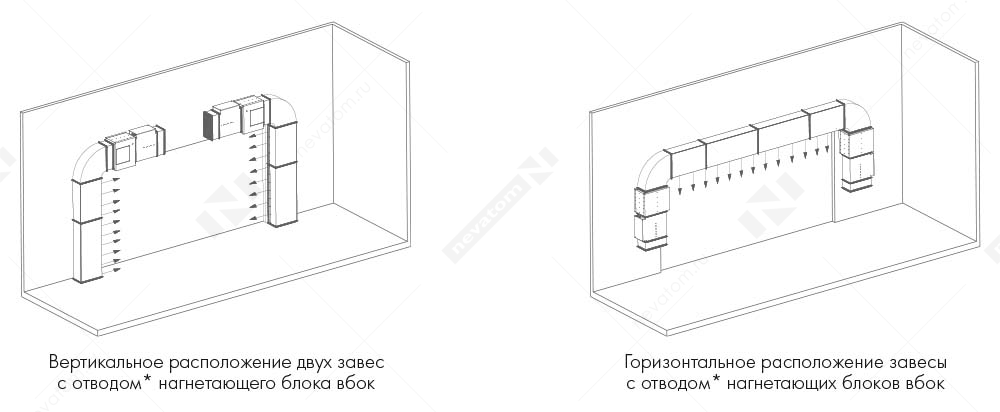

22_СМ_Вертикальное_горизонтальное расположение двух завес с отводом нагнетающего блока вбок.png

УПРАВЛЕНИЕ

В ручном режиме завесу включают и выключают, нажав кнопку на корпусе щита управления, поставляемого по отдельному заказу. В автоматическом режиме завеса работает по следующему алгоритму: при замыкании концевого выключателя (открытии двери) включается вентилятор, и воздухонагреватель начинает работу, а после закрытия двери и размыкания концевого выключателя завеса выключается.

Для сохранения энергоэффективности завес в случае повышения наружной температуры (против расчетной зимней) при работе с включенным концевым выключателем предусмотрена возможность подключения комнатного термостата. Температура настройки термостата устанавливается индивидуально для каждого пользователя.

Выбор режима «Зима/Лето» осуществляют переключением на корпусе щита. При выборе режима «Лето» работает только вентилятор.

Аварийный сигнал срабатывает при:

Выходе из строя вентилятора и/или воздухонагревателя
Загрязнении фильтра
Пожаре

Дополнительное оборудование, которое может быть включено в комплект поставок по индивидуальному запросу:

Смесительный узел с регулирующим клапаном и насосом
Концевой выключатель
Термостат защиты от замораживания теплообменника
Комнатный термостат
Датчик перепада давления для воздушного фильтра
Щит управления

МОНТАЖ И ЭКСПЛУАТАЦИЯ

Воздушные завесы поставляют в разобранном виде
Монтаж, обслуживание и ремонт завес должен производить квалифицированный специалист, который ознакомился с паспортом на изделие и прошёл инструктаж по технике безопасности
Обслуживание и ремонт компонентов завес производят только после отключения их от электросети
Монтировать завесы следует так, чтобы обеспечивался свободный доступ к местам их обслуживания во время эксплуатации и имелись устройства, предохраняющие завесы от попадания посторонних предметов
Если в составе завесы есть водяной воздухонагреватель, то располагать его нужно так, чтобы обеспечить обезвоздушивание. Качество питающей воды должно соответствовать СП 124.13330.2012

Подбор товаров

Если не нашли товар с необходимыми параметрами, воспользуйтесь функцией “Рассчитать нестандарт”

Характеристики

Товарная группа	Тепловое, холодильное и теплообменное оборудование
Категория	Тепловое оборудование
Гарантия	18 мес.
Производитель	НЕВАТОМ
Страна производства	Россия
Исполнение	общего назначения
Материал корпуса	оцинкованная сталь
Материал секций	оцинкованная сталь
Климатическое исполнение по ГОСТ 15150	У
Категория размещения по ГОСТ 15150	4
Положение монтажа	любое
Класс очистки	G4
Тип двигателя	асинхронный (ГОСТ 31606-2012)
Класс защиты IP	IP40

Документы

Техническая документация
Каталог "Тепловое, холодильное и теплообменное оборудование"
8.61 Mb (pdf)
BIM-модель "Завеса РVZ"
464 Kb (rfa)
Руководство по эксплуатации "PVZ"
2.79 Mb (pdf)
Декларация соответствия "Тепловые завесы PVZ"
338.5 Kb (pdf)
BIM-модель "Завеса PVZ-1-800*500-3"
460 Kb (rfa)

Полезная информация

Общая информация о категории Тепловое оборудование

Если вы не нашли нужные товары в каталоге или конфигураторе изделий, отправьте заявку на расчет в индивидуальном порядке, нажав кнопку «Рассчитать нестандарт».

ЭЛЕКТРИЧЕСКИЕ НАГРЕВАТЕЛИ

РАСЧЕТ МОЩНОСТИ КАНАЛЬНОГО НАГРЕВАТЕЛЯ

Воздухонагреватели предназначены для доведения воздуха до заданной температуры в вентиляционных системах. Воздухонагреватели представляют собой агрегаты, встраиваемые в вентиляционные каналы. При установке нагревателя за пределами помещения обеспечьте навес от осадков.

При выбранном расходе воздуха вентилятора в м³/ч и нужном увеличении температуры воздуха в °С расчет мощности канального нагревателя можно произвести по формуле:

P = L*0,36*∆T
Р — мощность нагревателя, Вт
L — требуемая производительность приточной вентиляции, м3 /ч
∆T — необходимый перепад температур, °C

ЭЛЕКТРИЧЕСКИЕ НАГРЕВАТЕЛИ ПРИМЕНЯЮТ:

В качестве воздухонагревателя первичного подогрева в приточных системах вентиляции. В комплекте с вентилятором и регулятором температуры канальный нагреватель образует приточный агрегат
В качестве воздухонагревателя вторичного подогрева в системах вентиляции с рекуперацией тепла
В качестве воздухонагревателя вторичного подогрева в помещениях, требующих повышенной температуры воздуха или индивидуальной регулировки температуры воздуха (при помощи терморегулятора)
Для подогрева воздуха перед кондиционером или тепловым насосом для их правильной работы в холодное время года

НЕОБХОДИМОСТЬ УСТАНОВКИ ФИЛЬТРА

Если нагреватель применяют в вентсистемах, которые используют наружный воздух, то перед нагревателем нужно устанавливать воздушный фильтр. В противном случае на горячую поверхность нагревательных элементов будет налипать пыль. Это ухудшит теплосъем с нагревателей. ТЭН со временем начнут перегреваться, что может вывести их из строя.

Инженеры НЕВАТОМ рекомендуют регулярно менять загрязнившиеся фильтры. Чтобы понять, когда нужно это сделать, обычно в вентсистеме устанавливают дифференциальный датчик давления. Он измеряет падение давления на фильтре. Если падение превысит установленное значение, то на щите управления вентсистемой загорится лампочка. Это сигнал, что фильтр нужно заменить.

МОНТАЖ НАГРЕВАТЕЛЕЙ

Канальный нагреватель устанавливают так, чтобы поток воздуха равномерно распределялся по его периметру. Так внутри нагревателя не возникают зоны завихрения, а нагревательные элементы обдуваются равномерно. Расстояние от нагревателя до заслонки, фильтра, отвода и других подобных элементов должно быть не менее двух диаметров для круглого патрубка или одной диагонали для прямоугольного патрубка. Направление движения воздуха в канальном нагревателе должно соответствовать стрелке на крышке.

Канальные нагреватели устанавливают как в горизонтальном, так и в вертикальном положении. Запрещено устанавливать нагреватель с нижним расположением отсека электромонтажа из-за риска затекания в него воды.

УСЛОВИЯ ЭКСПЛУАТАЦИИ НАГРЕВАТЕЛЕЙ

Воздухонагреватели предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150–69 и служат для подогрева до заданной температуры воздуха и других невзрывоопасных газовых смесей при следующих условиях:

Агрессивность газовых смесей к углеродистым сталям обыкновенного качества не должна быть выше агрессивности воздуха
Температура газовых смесей находится в диапазоне от -45 до +40°С (относительная влажность воздуха при температуре +20 °С не более 80%)
Газовые смеси не содержат липких веществ, волокнистых и абразивных материалов, концентрация пыли и других твердых примесей не превышает 100 мг/м³

ЗАЩИТА ОТ ПЕРЕГРЕВА НАГРЕВАТЕЛЕЙ

Все канальные нагреватели имеют встроенную защиту от перегрева. В качестве защитных устройств в канальных нагревателях применяют термоограничители и термовыключатели. Термоограничители срабатывают при увеличении температуры воздушного потока свыше предельного значения, термовыключатели — при увеличении температуры корпуса свыше предельного значения.

В нагревателях с однофазным подключением предохранители при срабатывании размыкают питание. В нагревателях с трехфазным подключением питание отключается через внешний щит.

Предельные температуры срабатывания предохранительных устройств канальных нагревателей составляют:

Для NEP и NEP-E: 60 °С для воздушного потока и 75 °С для корпуса
Для NEK и NEK-E: 80 °С для воздушного потока и 75 °С для корпуса

Перегрев воздуха на выходе канального нагревателя свыше установленных значений свидетельствует о резком падении производительности или остановке вентилятора либо об ошибке в расчетах, допущенной на этапе проектирования системы вентиляции.

Если мощность нагревателя выше 25 кВт, то после выключения нагрева вентилятор должен работать в течение 2-3 минут. Это необходимо для остывания ТЭН, входящих в состав канального нагревателя. Включать нагреватель можно только при работающем вентиляторе.

Для подтверждения работы вентилятора устанавливают дифференциальный датчик давления, который может давать сигнал на включение/выключение канального нагревателя.

Скорость потока воздуха через воздухонагреватель должна быть не менее 1,5 м/с.

Воздухонагреватели изготавливают по ТУ 4864-005-58769768-2014.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ: ЕАЭС N RU Д-RU.HB54.B.01260/20. Действительна с 16.10.2020 г. по 15.10.2025 г.

Гарантийный срок эксплуатации: 18 месяцев.

ЭЛЕКТРИЧЕСКИЕ НАГРЕВАТЕЛИ СО ВСТРОЕННОЙ АВТОМАТИКОЙ

В холодное время года вентиляционное оборудование может выйти из строя из-за обледеневшего рекуператора. Эта проблема появляется, когда теплый воздух охлаждается до температуры конденсации. Сконденсированная из воздуха влага вступает в контакт с поверхностью пластины, температура которой ниже 0 °C.

Замерзание теплоутилизаторов происходит в следующих условиях (при равных потоках приточного и вытяжного воздуха):

Пластинчатый противоточный рекуператор охлаждается ниже −10 °C
Пластинчатый перекрестноточный рекуператор охлаждается ниже −20 °C
Роторный рекуператор охлаждается ниже −20 °C

Компания НЕВАТОМ ограничила нижний порог температуры воздуха, перемещаемого через пластинчатый или роторный рекуператор. Это сводит к минимуму риск обледенения теплоутилизаторов. НЕВАТОМ рекомендует использовать преднагрев с помощью электрических нагревателей NEK-E и NEP-E.

Электрические нагреватели NEK-E и NEP-E используют в приточно-вытяжных установках NEIVA. По запросу возможна оптимизация и для других систем. NEK-E и NEP-E производят с отсеком под пускорегулирующее оборудование: автоматический выключатель, контактор, твердотельное реле. Силовое питание от распределительного щита управления клиента и сигналы управления от установки NEIVA заводят сразу в отсек автоматики нагревателя.

Нагреватели включаются при двух условиях:

Угроза заморозки пластинчатого рекуператора (приоритетное условие)
Нехватка тепловой мощности основного нагревателя

Преимущества нагревателей:

Встроенная автоматика: нет необходимости устанавливать дополнительный щит управления, благодаря чему сокращаются расходы на кабель и трудозатраты при подключении
Плавное регулирование мощности ТЭН для поддержания необходимой температуры
Возможность использования в экстремально низких температурных условиях

Производитель оставляет за собой право вносить изменения в комплектацию, схемы подключений, а также изготавливать иные типоразмеры канальных нагревателей, исходя из технической целесообразности и по согласованию с заказчиком.

ВОДЯНЫЕ НАГРЕВАТЕЛИ

Водяные теплообменники используют в системах вентиляции и кондиционирования, а также в приточных или приточно-вытяжных установках.

КОНСТРУКЦИЯ ВОДЯНЫХ НАГРЕВАТЕЛЕЙ

В качестве теплоносителя рекомендуют использовать воду и незамерзающие смеси. Теплообменники изготавливают в различных типоразмерах. Они предназначены для эксплуатации при максимальном рабочем давлении 1,6 МПа. Максимальная рабочая температура теплоносителя: +150 °C, минимальная (для незамерзающей смеси): -9 °C.

Корпус изготовлен из оцинкованного стального листа толщиной 1 мм
Теплообменник состоит из алюминиевых пластин толщиной 0,15 мм и проходящих через них в шахматном порядке стальных трубок. Диаметр трубок равен 3/8'' (9,52 мм), толщина стенки равна 0,35 мм
Шаг между пластинами — 2,1 мм
Стальные коллекторы имеют патрубки для присоединения к системе отопления/охлаждения с резьбой G1 или G1/2 для круглых нагревателей и G1 для прямоугольных
Патрубки для слива теплоносителя/хладоносителя и обезвоздушивания теплообменника с резьбой G1/2 снабжены заглушками
Открытая сторона труб защищена экраном из оцинкованной стали

ЗАЩИТА НАГРЕВАТЕЛЯ ОТ ОБМЕРЗАНИЯ

Это комплекс взаимосвязанных мероприятий и компонентов, предотвращающих замерзание нагревателя при обычных условиях эксплуатации (данное оборудование и средства автоматики не входят в состав нагревателя. Их поставляют отдельно).

В комплекс входит оборудование:

Капиллярный термостат для контроля температуры воздуха после нагревателя
Погружной или накладной датчик для контроля температуры обратного теплоносителя
Узел регулирования в качестве обвязки
Воздушные заслонки, оборудованные сервоприводом с возвратной пружиной

В комплекс входят мероприятия:

Прямоточное подключение теплообменника к сети теплоносителя
Предварительный прогрев нагревателя при запуске системы зимой
Автоматический перезапуск системы после отключения электроэнергии, а также при угрозе замораживания
Снижение производительности приточного вентилятора (в случае угрозы замерзания нагревателя) вплоть до полной остановки

РЕГУЛИРОВАНИЕ ТЕПЛОПРОИЗВОДИТЕЛЬНОСТИ ТЕПЛООБМЕННИКОВ

Плавное регулирование мощности водяных нагревателей и охладителей достигают за счет применения в качестве обвязки узлов регулирования серии SUnw(ow) производства компании НЕВАТОМ и управляющего блока, что позволяет точно поддерживать температуру приточного воздуха.

МОНТАЖ ВОДЯНЫХ НАГРЕВАТЕЛЕЙ

Водяные нагреватели устанавливают в любом положении, позволяющем провести их обезвоздушивание. Водяные охладители монтируют в горизонтальном положении поддоном вниз. Чтобы теплообменник оставался чистым, нужно установить перед ним воздушный фильтр. Доступно противоточное или прямоточное подключение теплообменника.

ПРЯМОТОЧНОЕ ПОДКЛЮЧЕНИЕ ВОДЯНЫХ НАГРЕВАТЕЛЕЙ

Обеспечивает большую морозоустойчивость, но дает пониженную мощность.

ПРОТИВОТОЧНОЕ ПОДКЛЮЧЕНИЕ ВОДЯНЫХ НАГРЕВАТЕЛЕЙ

Обеспечивает максимальную мощность теплообменника.

При установке нагревателя перед вентилятором нужно отрегулировать его мощность так, чтобы не превысить максимально допустимую температуру перемещаемой среды. В случаях, когда теплообменник монтируют после вентилятора, рекомендовано предусмотреть между ними участок воздуховода длиной 1–1,5 м для выравнивания потока воздуха.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВОДЯНЫХ НАГРЕВАТЕЛЕЙ

Агрессивность газовых смесей к углеродистым сталям обыкновенного качества не должна быть выше агрессивности воздуха
Температура газовых смесей находится от — 45 °С до + 40 °С (относительная влажность воздуха при температуре +20 °С не более 80%)
Газовые смеси не содержат липких веществ, волокнистых и абразивных материалов, концентрация пыли и других твердых примесей не превышает 100 мг/м3

Изготовлено по ТУ 4864-006-58769768-2014.

Гарантийный срок: 18 месяцев.

Производитель оставляет за собой право вносить изменения в комплектацию, схемы подключений, а также изготавливать иные типоразмеры канальных нагревателей, исходя из технической целесообразности и по согласованию с заказчиком.
